Доменное производство, являясь краеугольным камнем современной металлургии, представляет собой сложный и многоступенчатый технологический процесс, преобразующий железорудное сырье в ценный полупродукт – чугун. Этот процесс, требующий значительных энергетических затрат и высокотехнологичного оборудования, играет ключевую роль в обеспечении сталелитейной промышленности необходимым сырьем. От эффективности организации и контроля каждого этапа зависит качество конечного продукта, его себестоимость и, следовательно, конкурентоспособность предприятия. Понимание всех нюансов технологического процесса в доменном производстве необходимо для оптимизации работы, повышения производительности и снижения негативного воздействия на окружающую среду.
Подготовка Сырья к Доменной Плавке
Первый и крайне важный этап доменного производства – это подготовка сырья. Железорудное сырье, кокс и флюсы должны соответствовать строгим требованиям по химическому составу, физическим свойствам и гранулометрическому составу. Несоблюдение этих требований может привести к нарушению хода плавки, снижению производительности и ухудшению качества чугуна.
Железорудное Сырье: От Добычи до Обогащения
Железорудное сырье, как правило, представлено железными рудами различных типов, таких как магнетит, гематит, лимонит и сидерит. Добыча руды осуществляется открытым или подземным способом, в зависимости от глубины залегания и геологических условий. После добычи руда подвергается обогащению, цель которого – повысить содержание железа и удалить пустую породу. Обогащение может включать в себя дробление, грохочение, магнитную сепарацию, флотацию и другие процессы.
Окускование Железорудного Сырья: Агломерация и Окомкование
Мелкое железорудное сырье, такое как рудный концентрат и колошниковая пыль, не может быть непосредственно использовано в доменной печи из-за его плохой газопроницаемости. Поэтому его подвергают окускованию, в результате которого образуются агломерат или окатыши. Агломерация – это процесс спекания мелких частиц руды, флюсов и кокса при высокой температуре. Окомкование – это процесс образования окатышей путем скатывания мелкого рудного концентрата с добавлением связующих веществ, таких как бентонит, и последующей термической обработки.
- Преимущества агломерации: Использование более дешевого и доступного сырья, утилизация отходов производства.
- Недостатки агломерации: Высокое содержание пыли и газов в отходящих газах, более низкая прочность по сравнению с окатышами.
- Преимущества окомкования: Высокая прочность окатышей, хорошая газопроницаемость, низкое содержание пыли в отходящих газах.
- Недостатки окомкования: Более высокая стоимость по сравнению с агломерацией, необходимость использования связующих веществ.
Кокс: Топливо и Восстановитель
Кокс – это твердый продукт, получаемый путем коксования каменного угля. Он выполняет в доменной печи две основные функции: является топливом, обеспечивающим высокую температуру, необходимую для плавки, и служит восстановителем, удаляя кислород из оксидов железа. Качество кокса оказывает существенное влияние на ход плавки, производительность печи и качество чугуна. Важными характеристиками кокса являются его прочность, зольность, содержание серы и летучих веществ.
Флюсы: Удаление Пустой Породы
Флюсы – это материалы, добавляемые в доменную печь для связывания пустой породы и золы кокса в легкоплавкий шлак, который удаляется из печи. В качестве флюсов обычно используют известняк, доломит, известь и другие материалы. Выбор флюсов зависит от химического состава руды и кокса. Важно, чтобы флюсы обеспечивали оптимальную вязкость и температуру плавления шлака.
Доменная Печь: Конструкция и Принцип Действия

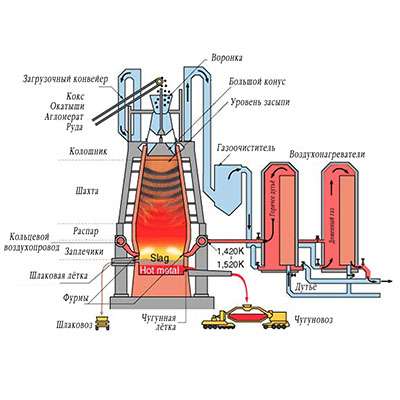

Доменная печь – это вертикальная шахтная печь, предназначенная для выплавки чугуна из железорудного сырья. Она состоит из нескольких основных частей: горна, заплечиков, шахты, колошника и воздухонагревателей (кауперов). В горне происходит сбор жидкого чугуна и шлака. В заплечиках осуществляется подогрев и восстановление железа. В шахте происходит основная часть восстановительных процессов. Колошник предназначен для загрузки сырья и отвода колошникового газа. Кауперы служат для нагрева воздуха, подаваемого в печь.
Загрузка Сырья: Колошниковое Устройство
Загрузка сырья в доменную печь осуществляется через колошниковое устройство. Современные колошниковые устройства обеспечивают равномерное распределение сырья по сечению печи, что способствует улучшению газопроницаемости и повышению производительности. Загрузка может осуществляться скиповым или конвейерным способом.
Вдувание Дутья: Обеспечение Горения Кокса
В горн доменной печи через фурмы вдувается горячий воздух (дутье), который обеспечивает горение кокса. Температура дутья обычно составляет 1100-1300 °C. Для нагрева воздуха используют кауперы, в которых происходит периодическое сжигание колошникового газа. Вдувание дутья является ключевым фактором, определяющим температуру в печи и скорость восстановительных процессов.
Химические Процессы в Доменной Печи: Восстановление Железа
В доменной печи протекает сложный комплекс химических процессов, в результате которых оксиды железа восстанавливаются до металлического железа. Основными восстановителями являются монооксид углерода (CO) и водород (H2), образующиеся при горении кокса. Процесс восстановления железа происходит в несколько стадий, начиная с восстановления высших оксидов железа (Fe2O3) до низших (FeO) и заканчивая восстановлением FeO до металлического железа (Fe).
- Реакция Будуара: C + CO2 = 2CO
- Восстановление водородом: FeO + H2 = Fe + H2O
- Восстановление монооксидом углерода: FeO + CO = Fe + CO2
Выпуск Чугуна и Шлака: Разделение Продуктов Плавки
Жидкий чугун и шлак, образующиеся в горне доменной печи, периодически выпускаются через чугунную и шлаковую летки. Чугун направляется на дальнейшую переработку в сталь, а шлак используется в строительстве для производства цемента, щебня и других материалов. Важно обеспечить своевременный и эффективный выпуск чугуна и шлака для поддержания нормального хода плавки.
Колошниковый Газ: Побочный Продукт и Энергетический Ресурс
Колошниковый газ – это побочный продукт доменной плавки, содержащий большое количество монооксида углерода (CO), водорода (H2) и азота (N2). Он используется в качестве топлива для нагрева кауперов, обжига извести и других целей. Очистка колошникового газа от пыли и вредных примесей является важной задачей с точки зрения охраны окружающей среды.
Факторы, Влияющие на Технологический Процесс
Эффективность доменного производства зависит от множества факторов, включая качество сырья, температуру дутья, давление в печи, распределение газов и материалов, и другие. Оптимизация этих факторов позволяет повысить производительность печи, снизить расход кокса и улучшить качество чугуна.
Качество Сырья: Химический Состав и Физические Свойства
Качество железорудного сырья, кокса и флюсов оказывает определяющее влияние на ход плавки и качество чугуна. Важно контролировать химический состав сырья, его гранулометрический состав, прочность и другие характеристики. Использование высококачественного сырья позволяет снизить расход кокса и повысить производительность печи.
Температура Дутья: Интенсификация Процесса Восстановления
Повышение температуры дутья способствует интенсификации процесса восстановления железа и снижению расхода кокса. Однако, слишком высокая температура дутья может привести к перегреву печи и образованию тугоплавких соединений. Оптимальная температура дутья определяется исходя из конкретных условий плавки.
Давление в Печи: Газопроницаемость и Распределение Газов
Давление в доменной печи влияет на газопроницаемость шихты и распределение газов. Оптимальное давление позволяет обеспечить равномерное распределение газов по сечению печи и улучшить теплообмен. Поддержание оптимального давления является важным фактором для стабильной работы печи.
Распределение Газов и Материалов: Оптимизация Процесса Тепло- и Массообмена
Равномерное распределение газов и материалов по сечению доменной печи является ключевым фактором для эффективного тепло- и массообмена. Неравномерное распределение может привести к образованию застойных зон, снижению производительности и ухудшению качества чугуна. Для обеспечения равномерного распределения используют специальные загрузочные устройства и системы контроля.
Современные Технологии в Доменном Производстве
В современном доменном производстве широко используются передовые технологии, направленные на повышение производительности, снижение энергозатрат и улучшение экологической безопасности. К таким технологиям относятся вдувание пылеугольного топлива (ВПУ), вдувание природного газа, использование кислородного дутья, автоматизированные системы управления технологическим процессом и другие.
Вдувание Пылеугольного Топлива (ВПУ): Замена Кокса
Вдувание пылеугольного топлива (ВПУ) – это технология, позволяющая частично заменить кокс углем. ВПУ осуществляется путем вдувания тонкоизмельченного угля в горн доменной печи через фурмы. Использование ВПУ позволяет снизить расход кокса, уменьшить себестоимость чугуна и повысить производительность печи.
Вдувание Природного Газа: Увеличение Содержания Водорода
Вдувание природного газа в доменную печь приводит к увеличению содержания водорода в восстановительных газах, что способствует интенсификации процесса восстановления железа. Кроме того, вдувание природного газа позволяет снизить расход кокса и повысить производительность печи.
Использование Кислородного Дутья: Интенсификация Горения Кокса
Использование кислородного дутья позволяет повысить температуру в горне доменной печи и интенсифицировать горение кокса. Это приводит к увеличению производительности печи и снижению расхода кокса. Однако, использование кислородного дутья требует применения специальных материалов для футеровки печи.
Автоматизированные Системы Управления Технологическим Процессом: Оптимизация Режима Плавки
Автоматизированные системы управления технологическим процессом (АСУ ТП) позволяют осуществлять непрерывный контроль за параметрами плавки и автоматически корректировать режим работы печи. Использование АСУ ТП позволяет оптимизировать процесс плавки, повысить производительность печи, снизить расход кокса и улучшить качество чугуна.
Экологические Аспекты Доменного Производства
Доменное производство является одним из наиболее экологически опасных отраслей промышленности. Основными источниками загрязнения окружающей среды являются выбросы пыли, газов и сточных вод. Для снижения негативного воздействия на окружающую среду необходимо внедрение современных природоохранных технологий.
Очистка Колошникового Газа: Удаление Пыли и Вредных Примесей
Очистка колошникового газа от пыли и вредных примесей является важной задачей с точки зрения охраны окружающей среды. Для очистки колошникового газа используют различные методы, такие как электрофильтры, скрубберы и мокрые газоочистки.
Утилизация Шлака: Использование в Строительстве
Шлак, образующийся в доменной печи, может быть использован в строительстве для производства цемента, щебня и других материалов. Утилизация шлака позволяет снизить негативное воздействие на окружающую среду и получить дополнительную прибыль.
Сокращение Выбросов CO2: Энергосберегающие Технологии
Сокращение выбросов CO2 является важной задачей для снижения влияния доменного производства на изменение климата. Для этого необходимо внедрение энергосберегающих технологий, таких как использование ВПУ, вдувание природного газа и использование кислородного дутья.
Доменное производство ─ это сложный, но крайне важный процесс. Постоянное совершенствование технологий позволяет улучшить производительность и снизить воздействие на экологию. В будущем, ожидается еще больше инноваций, которые сделают доменное производство более эффективным и экологически чистым.
