Доменная печь – это гигантский агрегат, сердце металлургического производства, где из железорудного сырья получают чугун. Этот сложный технологический процесс требует четкого понимания физико-химических превращений, происходящих внутри печи. Эффективность работы доменной печи напрямую влияет на качество и стоимость конечного продукта – чугуна. Понимание и оптимизация этих процессов являются ключевыми задачами для металлургов.
Подготовка сырья к доменной плавке
Прежде чем попасть в доменную печь, железорудное сырье проходит несколько этапов подготовки. Это необходимо для обеспечения эффективного хода плавки и получения чугуна требуемого качества. Подготовка включает в себя дробление, грохочение, окускование и, в некоторых случаях, обогащение руды.
Дробление и грохочение
Крупные куски руды подвергаются дроблению для увеличения поверхности контакта с восстановителем. После дробления руда просеивается (грохотится) для разделения на фракции определенного размера. Это обеспечивает равномерное распределение руды в печи и улучшает газопроницаемость шихты.
Окускование
Мелкие фракции руды, а также рудная мелочь, агломерируются или окатываются. Агломерация – это спекание мелких частиц руды при высокой температуре. Окатывание – это образование шарообразных окатышей из рудной мелочи с добавлением связующих веществ. Окускование предотвращает унос мелких частиц руды из печи дутьем и улучшает газопроницаемость шихты.
Обогащение
В некоторых случаях руда подвергается обогащению для повышения содержания железа и удаления пустой породы. Обогащение может осуществляться различными методами, такими как магнитная сепарация, флотация и гравитационное обогащение. Обогащение позволяет снизить расход кокса и повысить производительность печи.

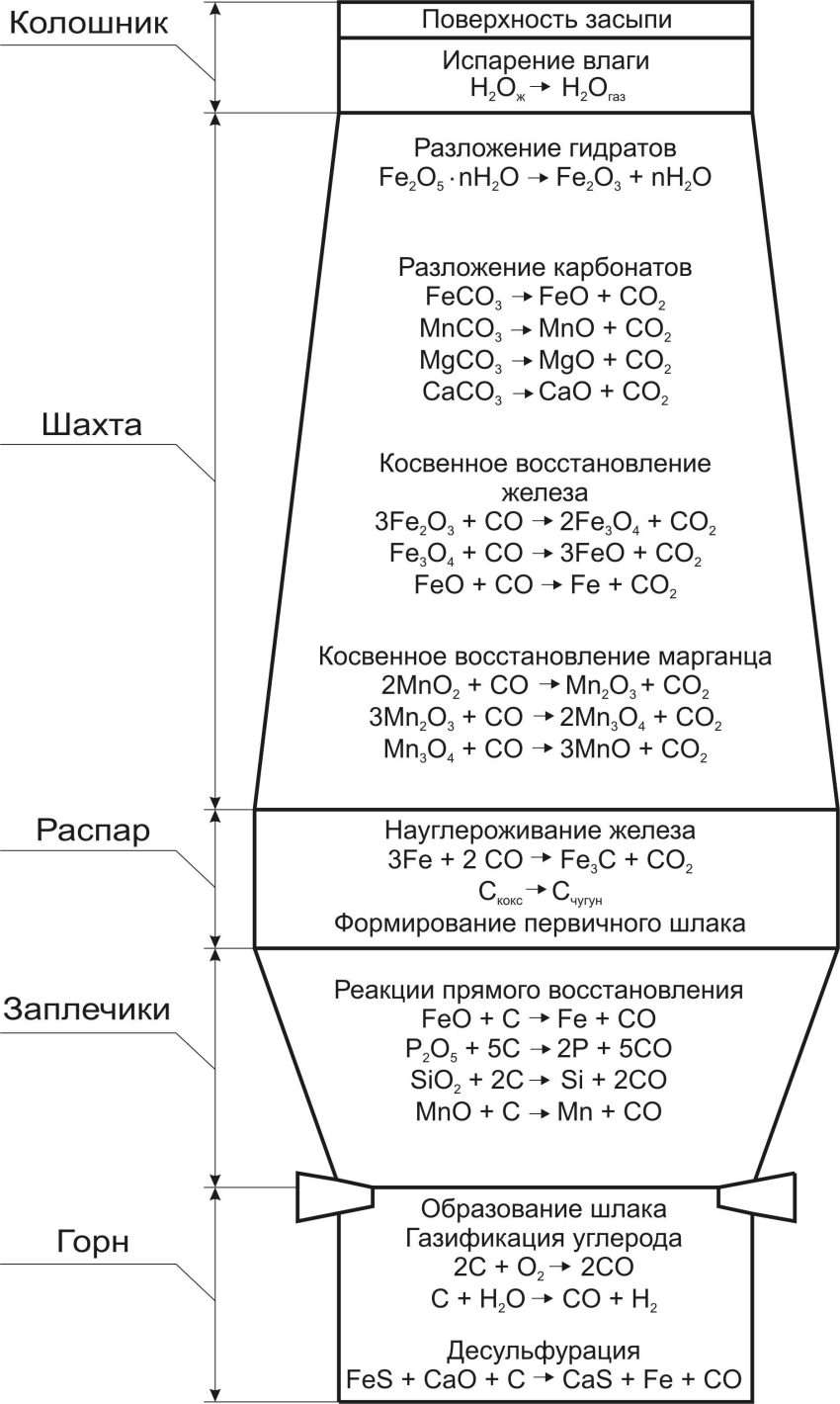

Основные зоны доменной печи и процессы в них
В доменной печи выделяют несколько основных зон, в каждой из которых протекают специфические физико-химические процессы. Эти зоны располагаются вертикально, от колошника (верхней части печи) до горна (нижней части печи). Температура в каждой зоне различна и определяет характер протекающих реакций.
Зона колошника
В зоне колошника, расположенной в верхней части печи, температура составляет 100-200°C. Здесь происходит нагрев шихты отходящими доменными газами. В этой зоне также происходит испарение влаги из шихты и частичное восстановление оксидов железа.
Зона шахты
В зоне шахты, расположенной ниже зоны колошника, температура повышается до 400-800°C; Здесь происходит основное восстановление оксидов железа газообразным восстановителем – оксидом углерода (CO). Реакции восстановления происходят последовательно, от высших оксидов к низшим:
- 3Fe2O3 + CO → 2Fe3O4 + CO2
- Fe3O4 + CO → 3FeO + CO2
- FeO + CO → Fe + CO2
Зона распара
В зоне распара, расположенной ниже зоны шахты, температура достигает 900-1200°C. Здесь происходит разложение карбонатов (извести) и удаление летучих веществ из кокса. Основная реакция разложения карбонатов:
CaCO3 → CaO + CO2
Зона плавки
В зоне плавки, расположенной ниже зоны распара, температура достигает 1200-1500°C. Здесь происходит плавление железа и шлака. Расплавленное железо стекает в горн печи.
Зона горна
В зоне горна, расположенной в нижней части печи, температура достигает 1500-1600°C. Здесь происходит разделение чугуна и шлака. Чугун, как более тяжелый, скапливается на дне горна, а шлак – над ним. Из горна периодически выпускают чугун и шлак.
Химические реакции в доменной печи
В доменной печи протекает множество химических реакций, как полезных, так и вредных. Основные химические реакции связаны с восстановлением железа из оксидов, образованием шлака и взаимодействием железа с примесями.
Восстановление железа
Восстановление железа из оксидов является основным процессом в доменной печи. Восстановление происходит газообразным восстановителем – оксидом углерода (CO), а также твердым восстановителем – углеродом (C). Восстановление оксидом углерода происходит в зоне шахты, а восстановление углеродом – в зоне плавки.
Образование шлака
Шлак образуется в результате взаимодействия пустой породы руды, золы кокса и флюсов (извести, доломита). Шлак необходим для удаления примесей из чугуна и защиты расплавленного металла от окисления. Состав шлака должен быть таким, чтобы он имел низкую температуру плавления и хорошую текучесть.
Взаимодействие железа с примесями
В процессе плавки железо взаимодействует с примесями, содержащимися в руде и коксе. Некоторые примеси, такие как кремний, марганец и фосфор, переходят в чугун. Другие примеси, такие как сера, удаляются в шлак. Концентрация примесей в чугуне влияет на его свойства.
Роль кокса в доменном процессе
Кокс играет ключевую роль в доменном процессе. Он выполняет несколько важных функций:
- Является источником тепла, необходимого для плавления железа и шлака.
- Является восстановителем, обеспечивающим восстановление железа из оксидов.
- Обеспечивает газопроницаемость шихты.
- Поддерживает форму столба шихты.
Качество кокса оказывает существенное влияние на эффективность работы доменной печи. Кокс должен быть прочным, пористым и иметь низкое содержание золы и серы.
Влияние различных факторов на ход доменной плавки
На ход доменной плавки оказывает влияние множество факторов, таких как:
- Состав и качество руды.
- Качество кокса.
- Состав и количество флюсов.
- Температура и влажность дутья.
- Давление дутья.
- Распределение шихты в печи.
Для обеспечения стабильной и эффективной работы доменной печи необходимо тщательно контролировать все эти факторы.
Состав и качество руды
Состав и качество руды оказывают существенное влияние на расход кокса и производительность печи. Руда с высоким содержанием железа и низким содержанием пустой породы позволяет снизить расход кокса и повысить производительность печи.
Качество кокса
Качество кокса оказывает существенное влияние на эффективность работы доменной печи. Кокс должен быть прочным, пористым и иметь низкое содержание золы и серы. Прочный кокс не разрушается под давлением шихты и обеспечивает газопроницаемость шихты. Пористый кокс обеспечивает хороший доступ восстановителя к руде. Низкое содержание золы и серы снижает расход кокса и улучшает качество чугуна.
Состав и количество флюсов
Состав и количество флюсов влияют на температуру плавления шлака и его способность удалять примеси из чугуна. Оптимальный состав и количество флюсов обеспечивают получение шлака с низкой температурой плавления и хорошей текучестью, что способствует удалению примесей из чугуна.
Температура и влажность дутья
Температура дутья влияет на температуру в печи и скорость протекания реакций восстановления. Повышение температуры дутья позволяет снизить расход кокса и повысить производительность печи. Влажность дутья влияет на расход кокса и стабильность работы печи. Сухое дутье позволяет снизить расход кокса и повысить стабильность работы печи.
Давление дутья
Давление дутья влияет на скорость подачи воздуха в печь и интенсивность горения кокса. Оптимальное давление дутья обеспечивает хорошее перемешивание газов в печи и равномерное распределение тепла.
Распределение шихты в печи
Распределение шихты в печи влияет на газопроницаемость шихты и равномерность протекания реакций. Равномерное распределение шихты обеспечивает хорошую газопроницаемость и равномерное протекание реакций, что способствует повышению производительности печи.
Современные технологии в доменном производстве
В современном доменном производстве используются различные технологии, направленные на повышение эффективности работы печи, снижение расхода кокса и улучшение качества чугуна. К таким технологиям относятся вдувание пылеугольного топлива, использование кислородного дутья, вдувание природного газа и другие.
Вдувание пылеугольного топлива (ПУТ)
Вдувание пылеугольного топлива (ПУТ) позволяет частично заменить кокс углем, что снижает расход кокса и себестоимость чугуна. ПУТ вдувается в печь вместе с дутьем и сгорает в зоне горна, обеспечивая дополнительное тепло и восстановитель.
Использование кислородного дутья
Использование кислородного дутья позволяет повысить температуру в печи и интенсифицировать процесс плавки. Кислородное дутье также позволяет снизить расход кокса и повысить производительность печи;
Вдувание природного газа
Вдувание природного газа позволяет частично заменить кокс природным газом, что снижает расход кокса и себестоимость чугуна. Природный газ разлагается в печи с образованием водорода и оксида углерода, которые являются восстановителями.
Перспективы развития доменного производства
Доменное производство продолжает развиваться и совершенствоваться. Основные направления развития доменного производства включают в себя:
- Повышение энергоэффективности.
- Снижение выбросов загрязняющих веществ.
- Улучшение качества чугуна.
- Использование новых видов сырья и топлива.
В будущем доменное производство будет оставаться важной частью металлургической промышленности, обеспечивая производство чугуна для нужд народного хозяйства.
Доменная печь ⸺ это сложный, но невероятно важный элемент современной металлургии. Оптимизация процессов внутри печи – задача, требующая глубоких знаний и постоянного совершенствования технологий. Вдумчивое изучение всех аспектов, от подготовки сырья до современных методов управления, позволяет повысить эффективность производства. Непрерывный прогресс в этой области играет ключевую роль в обеспечении стабильного снабжения чугуном, основой современной промышленности. Понимание и развитие доменного производства имеет стратегическое значение для экономики любой страны. Совершенствование доменных технологий ведет к созданию более экологичного и эффективного производства.
