Контроллеры Заряда Аккумуляторов от Солнечных Батарей: Полное Руководство

Солнечная энергия становиться все более популярной альтернативой традиционным источникам энергии, и контроллеры заряда аккумуляторов от солнечных батарей играют ключевую роль в обеспечении эффективного и безопасного использования этой энергии. Эти устройства служат мостом между солнечными панелями и аккумуляторами, обеспечивая оптимальный режим зарядки и продлевая срок службы аккумуляторных батарей. Правильный выбор и эксплуатация контроллера заряда – залог надежной и долговечной системы автономного электроснабжения. Использование контроллера позволяет избежать перезаряда и глубокого разряда аккумулятора, что критически важно для его долговечности.

Что такое Контроллер Заряда Аккумулятора от Солнечной Батареи?

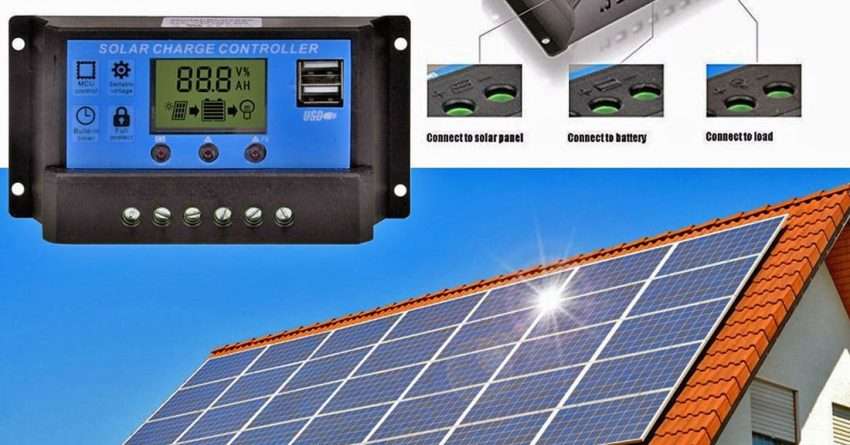

Контроллер заряда аккумулятора от солнечной батареи, часто называемый регулятором заряда, – это электронное устройство, которое регулирует напряжение и ток, поступающие от солнечных панелей к аккумулятору. Его основная задача – предотвратить перезаряд аккумулятора, который может привести к его повреждению или сокращению срока службы. Также он защищает аккумулятор от глубокого разряда, что также негативно сказывается на его характеристиках.

Основные Функции Контроллера Заряда:

• Регулирование напряжения: Контроллер поддерживает оптимальное напряжение зарядки аккумулятора, предотвращая перезаряд.
• Регулирование тока: Контроллер ограничивает ток зарядки, защищая аккумулятор от перегрузки.
• Защита от глубокого разряда: Контроллер отключает нагрузку от аккумулятора, когда напряжение падает до критического уровня.
• Защита от обратной полярности: Предотвращает повреждение системы при неправильном подключении аккумулятора.
• Оптимизация процесса зарядки: Многие контроллеры используют сложные алгоритмы для оптимизации процесса зарядки, повышая эффективность и срок службы аккумулятора.

Типы Контроллеров Заряда

Существует два основных типа контроллеров заряда аккумуляторов от солнечных батарей: PWM (ШИМ – широтно-импульсная модуляция) и MPPT (отслеживание точки максимальной мощности). Каждый из них имеет свои преимущества и недостатки, и выбор зависит от конкретных потребностей системы.

PWM Контроллеры (ШИМ)

PWM контроллеры – это более простой и дешевый тип контроллеров. Они работают, подключая солнечную панель непосредственно к аккумулятору. Когда напряжение аккумулятора достигает заданного значения, контроллер начинает быстро включать и выключать соединение, чтобы поддерживать напряжение на оптимальном уровне. Этот процесс называется широтно-импульсной модуляцией (ШИМ). PWM контроллеры подходят для небольших систем, где напряжение солнечной панели близко к напряжению аккумулятора.

Преимущества PWM Контроллеров:

• Низкая стоимость
• Простота установки и эксплуатации
• Подходят для небольших систем

Недостатки PWM Контроллеров:

• Менее эффективны, чем MPPT контроллеры, особенно при больших различиях в напряжении между солнечной панелью и аккумулятором.
• Не позволяют использовать солнечные панели с более высоким напряжением, чем напряжение аккумулятора.

MPPT Контроллеры (Отслеживание Точки Максимальной Мощности)

MPPT контроллеры – это более сложные и дорогие устройства, но они значительно более эффективны, чем PWM контроллеры. Они используют алгоритм для отслеживания точки максимальной мощности (MPP) солнечной панели, то есть точки, при которой панель выдает максимальную мощность. Затем контроллер преобразует напряжение и ток, чтобы оптимально зарядить аккумулятор. MPPT контроллеры позволяют использовать солнечные панели с более высоким напряжением, чем напряжение аккумулятора, и обеспечивают более эффективное использование солнечной энергии, особенно в условиях переменной освещенности.

Преимущества MPPT Контроллеров:

• Высокая эффективность (до 99%)
• Возможность использования солнечных панелей с более высоким напряжением
• Оптимизация процесса зарядки в различных условиях освещенности
• Увеличение выработки энергии системой

Недостатки MPPT Контроллеров:

• Более высокая стоимость
• Более сложная установка и настройка

Как выбрать Контроллер Заряда Аккумулятора от Солнечной Батареи?

Выбор контроллера заряда аккумулятора от солнечной батареи зависит от нескольких факторов, включая размер солнечной системы, тип аккумулятора, напряжение системы и бюджет. Важно тщательно оценить все эти факторы, чтобы выбрать контроллер, который наилучшим образом соответствует вашим потребностям.

Факторы, влияющие на выбор контроллера:

• Размер солнечной системы: Для небольших систем с низким напряжением аккумулятора (например, 12 В) часто достаточно PWM контроллера. Для больших систем с высоким напряжением аккумулятора (например, 24 В или 48 В) рекомендуется использовать MPPT контроллер.
• Тип аккумулятора: Разные типы аккумуляторов (например, свинцово-кислотные, литий-ионные) требуют разных режимов зарядки. Убедитесь, что выбранный контроллер поддерживает тип вашего аккумулятора.
• Напряжение системы: Напряжение солнечной панели должно соответствовать напряжению аккумулятора или быть выше его (в случае MPPT контроллера).
• Максимальный ток: Контроллер должен выдерживать максимальный ток, генерируемый солнечной панелью. Рассчитайте максимальный ток, используя формулу: Мощность панели (Вт) / Напряжение панели (В).
• Бюджет: MPPT контроллеры обычно дороже PWM контроллеров, поэтому важно учитывать бюджет при выборе.

Расчет Параметров Контроллера Заряда

Правильный расчет параметров контроллера заряда – ключевой момент для обеспечения надежной и эффективной работы солнечной системы. Необходимо учитывать мощность солнечных панелей, напряжение аккумулятора и тип аккумулятора. Неправильно подобранный контроллер может привести к повреждению аккумулятора или снижению эффективности системы.

Расчет Максимального Тока Контроллера

Для расчета максимального тока контроллера необходимо знать мощность солнечных панелей и напряжение аккумулятора. Используйте следующую формулу:

Максимальный ток (А) = Общая мощность солнечных панелей (Вт) / Напряжение аккумулятора (В)

Например, если у вас есть две солнечные панели мощностью 200 Вт каждая и аккумулятор 12 В, то максимальный ток будет равен:

Максимальный ток = (200 Вт + 200 Вт) / 12 В = 33.33 А

В этом случае вам потребуется контроллер с номинальным током не менее 33.33 А. Рекомендуется выбирать контроллер с небольшим запасом по току (например, 40 А), чтобы обеспечить надежную работу системы.

Совместимость с Типом Аккумулятора

Разные типы аккумуляторов требуют разных режимов зарядки. Свинцово-кислотные аккумуляторы требуют более низкого напряжения зарядки, чем литий-ионные аккумуляторы. Убедитесь, что выбранный контроллер поддерживает тип вашего аккумулятора и имеет соответствующие настройки. Многие контроллеры позволяют настраивать параметры зарядки для различных типов аккумуляторов.

Установка и Настройка Контроллера Заряда

Правильная установка и настройка контроллера заряда – важный этап для обеспечения его эффективной работы. Следуйте инструкциям производителя и соблюдайте все меры предосторожности. Неправильная установка может привести к повреждению контроллера или аккумулятора.

Основные этапы установки:

1. Выберите место для установки: Контроллер должен быть установлен в сухом, прохладном и хорошо вентилируемом месте. Избегайте установки контроллера под прямыми солнечными лучами или во влажной среде.
2. Подключите аккумулятор: Подключите аккумулятор к контроллеру, соблюдая полярность. Обычно сначала подключается аккумулятор, а затем солнечные панели;
3. Подключите солнечные панели: Подключите солнечные панели к контроллеру, также соблюдая полярность. Убедитесь, что напряжение и ток солнечных панелей соответствуют параметрам контроллера.
4. Подключите нагрузку (опционально): Если вы планируете использовать контроллер для питания нагрузки, подключите нагрузку к соответствующим клеммам контроллера.
5. Настройте параметры контроллера: Настройте параметры контроллера в соответствии с типом и характеристиками вашего аккумулятора. Установите правильное напряжение зарядки, ток зарядки и напряжение отключения нагрузки.

Меры предосторожности при установке:

• Перед началом установки отключите все источники питания.
• Используйте изолированные инструменты.
• Соблюдайте полярность при подключении аккумулятора и солнечных панелей.
• Проверьте все соединения перед включением системы.

Обслуживание и Уход за Контроллером Заряда

Регулярное обслуживание и уход за контроллером заряда – важный фактор для обеспечения его долговечной и надежной работы. Проверяйте состояние контроллера, очищайте его от пыли и грязи, и следите за состоянием соединений.

Основные рекомендации по обслуживанию:

• Регулярно проверяйте состояние контроллера: Осматривайте контроллер на наличие повреждений, коррозии или перегрева.
• Очищайте контроллер от пыли и грязи: Пыль и грязь могут ухудшить теплоотвод и привести к перегреву контроллера.
• Проверяйте состояние соединений: Убедитесь, что все соединения надежно затянуты и не имеют признаков коррозии.
• Проверяйте параметры зарядки: Периодически проверяйте параметры зарядки аккумулятора и убедитесь, что они соответствуют рекомендациям производителя аккумулятора.
• Заменяйте контроллер при необходимости: Если контроллер выходит из строя, его необходимо заменить как можно скорее, чтобы избежать повреждения аккумулятора.

Распространенные Проблемы и Способы их Решения

Как и любое электронное устройство, контроллер заряда аккумулятора от солнечной батареи может столкнуться с различными проблемами. Знание распространенных проблем и способов их решения поможет вам быстро восстановить работу системы.

Проблема: Контроллер не заряжает аккумулятор

Возможные причины:

• Низкое напряжение солнечных панелей: Убедитесь, что напряжение солнечных панелей достаточно для зарядки аккумулятора.
• Неправильное подключение солнечных панелей или аккумулятора: Проверьте полярность соединений.
• Повреждение контроллера: Проверьте контроллер на наличие видимых повреждений.
• Неправильные настройки контроллера: Убедитесь, что параметры зарядки настроены правильно.

Решение:

1. Проверьте напряжение солнечных панелей с помощью мультиметра.
2. Проверьте правильность подключения солнечных панелей и аккумулятора.
3. Замените контроллер, если он поврежден.
4. Настройте параметры зарядки в соответствии с рекомендациями производителя аккумулятора.

Проблема: Аккумулятор быстро разряжается

Возможные причины:

• Перегрузка аккумулятора: Убедитесь, что нагрузка не превышает допустимую мощность аккумулятора.
• Старение аккумулятора: Аккумулятор может терять емкость со временем.
• Неправильные настройки контроллера: Проверьте напряжение отключения нагрузки.
• Повреждение аккумулятора: Проверьте аккумулятор на наличие повреждений.

Решение:

1. Уменьшите нагрузку на аккумулятор.
2. Замените аккумулятор, если он старый или поврежден.
3. Настройте напряжение отключения нагрузки на контроллере.
4. Проверьте аккумулятор на наличие повреждений.

Будущее Контроллеров Заряда Аккумуляторов от Солнечных Батарей

Технологии в области солнечной энергетики постоянно развиваются, и контроллеры заряда аккумуляторов от солнечных батарей не являются исключением. В будущем можно ожидать появления более эффективных, интеллектуальных и многофункциональных контроллеров. Развитие технологий MPPT, интеграция с облачными сервисами для мониторинга и управления, а также повышение энергоэффективности – это лишь некоторые из направлений, в которых будут развиваться контроллеры заряда.

Одним из ключевых направлений развития является повышение эффективности MPPT алгоритмов. Новые алгоритмы будут способны более точно отслеживать точку максимальной мощности солнечной панели в различных условиях освещенности и температуры, что позволит увеличить выработку энергии системой. Также можно ожидать появления контроллеров с более широким диапазоном входного напряжения и тока, что позволит использовать их с различными типами солнечных панелей.

Интеграция с облачными сервисами позволит пользователям удаленно мониторить и управлять своими солнечными системами. Пользователи смогут отслеживать выработку энергии, состояние аккумулятора и параметры контроллера через мобильное приложение или веб-интерфейс. Это позволит им оперативно реагировать на любые проблемы и оптимизировать работу системы.

Еще одним важным направлением развития является повышение энергоэффективности контроллеров. Новые контроллеры будут потреблять меньше энергии для своей работы, что позволит увеличить общий КПД системы. Также можно ожидать появления контроллеров с более продвинутыми функциями защиты, такими как защита от перенапряжения, короткого замыкания и перегрева.
