Максимальное давление газа в трубопроводе: безопасность и нормативные требования

Безопасная и эффективная транспортировка газа по трубопроводам является критически важной задачей для энергетической инфраструктуры. Одним из ключевых параметров, определяющих надежность этой системы, является максимальное давление газа в трубопроводе. Превышение допустимых значений может привести к серьезным последствиям, включая аварии, утечки и даже взрывы. Поэтому строгий контроль и соблюдение нормативных требований к давлению – залог безопасной и бесперебойной работы газотранспортной сети.

Что такое максимальное рабочее давление (МРД)?

Максимальное рабочее давление (МРД) – это наибольшее избыточное давление, при котором трубопровод может эксплуатироваться в штатном режиме. Этот параметр определяется на основе множества факторов, включая материал трубы, ее диаметр, толщину стенки, условия эксплуатации и нормативные требования.

МРД не следует путать с испытательным давлением, которое значительно выше и используется только при проведении гидравлических или пневматических испытаний для проверки прочности и герметичности трубопровода. Испытательное давление превышает МРД в несколько раз, создавая запас прочности.

Факторы, влияющие на определение МРД

Определение максимального рабочего давления – сложный процесс, учитывающий множество переменных. Ниже перечислены основные факторы, влияющие на этот параметр:

• Материал трубы: Различные материалы, такие как сталь, чугун, полиэтилен, обладают разной прочностью и устойчивостью к давлению. Сталь обычно используется для трубопроводов высокого давления.
• Диаметр трубы: Чем больше диаметр трубы, тем меньше давление она может выдерживать при той же толщине стенки.
• Толщина стенки: Толщина стенки трубы напрямую влияет на ее способность выдерживать давление. Более толстые стенки обеспечивают большую прочность.
• Условия эксплуатации: Температура, коррозионная активность окружающей среды, наличие вибраций и другие факторы могут снижать прочность трубы и, следовательно, МРД.
• Нормативные требования: Существуют строгие нормативные документы и стандарты, устанавливающие требования к проектированию, строительству и эксплуатации газопроводов, включая требования к МРД.
• Метод сварки и качество сварных швов: Качество сварных соединений играет критическую роль в прочности трубопровода. Некачественная сварка может стать слабым местом и привести к аварии.
• Наличие дефектов в трубе: Даже небольшие дефекты, такие как царапины, трещины или поры, могут значительно снизить прочность трубы и ее способность выдерживать давление.

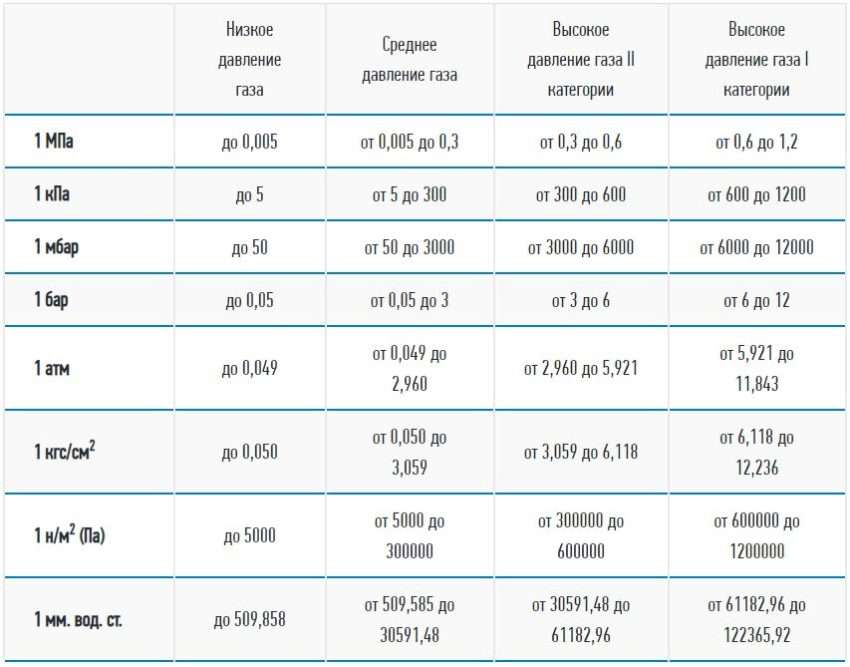

Нормативные документы, регулирующие давление газа в трубопроводах

Безопасность газотранспортной системы обеспечивается строгим соблюдением нормативных требований. В каждой стране существуют свои нормативные документы, регулирующие проектирование, строительство, эксплуатацию и контроль давления в газопроводах. Эти документы устанавливают требования к материалам, расчетам прочности, методам испытаний и другим аспектам, обеспечивающим безопасность системы.

В России основными нормативными документами являются:

• Федеральные нормы и правила в области промышленной безопасности «Правила безопасности сетей газораспределения и газопотребления» (Приказ Ростехнадзора №529): Этот документ устанавливает требования к проектированию, строительству, эксплуатации и ремонту газопроводов различного давления.
• ГОСТ Р 54983-2012 «Системы газораспределительные. Сети газораспределения природного газа. Общие требования к эксплуатации. Эксплуатационная документация»: Этот стандарт устанавливает требования к эксплуатации газораспределительных сетей, включая контроль давления и проведение технических осмотров.
• СНиП 42-01-2002 «Газораспределительные системы»: Этот строительный норматив устанавливает требования к проектированию и строительству газораспределительных систем, включая выбор материалов и расчеты прочности. (Внимание: СНиП 42-01-2002 утратил силу, но продолжает использоваться в некоторых случаях до разработки соответствующих технических регламентов.)

Ответственность за соблюдение нормативных требований

Ответственность за соблюдение нормативных требований к давлению газа в трубопроводах несут организации, эксплуатирующие эти трубопроводы. Они обязаны обеспечивать регулярный контроль давления, проводить техническое обслуживание и ремонт, а также принимать меры по предотвращению аварий. Нарушение нормативных требований может привести к административным штрафам и уголовной ответственности.

Расчет максимального давления газа в трубопроводе

Расчет максимального давления газа в трубопроводе – сложная инженерная задача, требующая учета множества факторов. Существуют различные методики расчета, основанные на нормативных документах и стандартах. В общем случае расчет включает определение допустимого напряжения в материале трубы, учет диаметра и толщины стенки, а также коэффициентов запаса прочности.

Основная формула для расчета максимального рабочего давления (МРД) для стальных труб выглядит следующим образом:

МРД = (2 * S * t) / (D * F)

Где:

• S – допустимое напряжение в материале трубы (определяется нормативными документами).
• t – толщина стенки трубы.
• D – наружный диаметр трубы.
• F – коэффициент запаса прочности (определяется нормативными документами и зависит от условий эксплуатации).

Эта формула является упрощенной и не учитывает всех факторов, влияющих на прочность трубопровода. Для более точных расчетов необходимо использовать специализированное программное обеспечение и привлекать квалифицированных инженеров.

Пример расчета МРД

Предположим, у нас есть стальная труба со следующими параметрами:

• Диаметр (D) = 219 мм
• Толщина стенки (t) = 8 мм
• Допустимое напряжение (S) = 240 МПа
• Коэффициент запаса прочности (F) = 2.0

Подставляем эти значения в формулу:

МРД = (2 * 240 * 8) / (219 * 2.0) = 8.76 МПа

Таким образом, максимальное рабочее давление для данной трубы составляет примерно 8.76 МПа.

Методы контроля давления газа в трубопроводе

Регулярный контроль давления газа в трубопроводе – необходимое условие для обеспечения безопасности и надежности его работы. Существуют различные методы контроля, позволяющие своевременно выявлять отклонения от нормы и предотвращать аварийные ситуации.

Основные методы контроля давления:

1. Визуальный осмотр: Регулярный визуальный осмотр трубопровода позволяет выявлять признаки повреждений, утечек и других дефектов, которые могут привести к изменению давления.
2. Измерение давления с помощью манометров: Манометры устанавливаются в различных точках трубопровода и позволяют контролировать давление в режиме реального времени.
3. Использование датчиков давления: Датчики давления преобразуют давление в электрический сигнал, который может быть передан на диспетчерский пункт для мониторинга и анализа.
4. Гидравлические испытания: Гидравлические испытания проводятся периодически для проверки прочности и герметичности трубопровода. Во время испытаний трубопровод заполняется водой под давлением, превышающим МРД.
5. Пневматические испытания: Аналогичны гидравлическим, но вместо воды используется сжатый воздух или другой газ. Пневматические испытания более опасны, чем гидравлические, и проводятся только в исключительных случаях.
6. Системы телеметрии и SCADA: Современные системы телеметрии и SCADA позволяют осуществлять дистанционный мониторинг давления и других параметров трубопровода, а также автоматически управлять режимами работы.

Технологии мониторинга давления

В настоящее время активно развиваются новые технологии мониторинга давления в трубопроводах, такие как:

• Волоконно-оптические датчики: Волоконно-оптические датчики обладают высокой точностью и чувствительностью, а также устойчивы к электромагнитным помехам.
• Беспроводные датчики: Беспроводные датчики позволяют осуществлять мониторинг давления в труднодоступных местах без прокладки кабелей.
• Дроны с датчиками давления: Дроны могут использоваться для обследования протяженных участков трубопровода и выявления утечек и других проблем.

Последствия превышения максимального давления в трубопроводе

Превышение максимального давления в трубопроводе может привести к серьезным последствиям, включая:

• Разрыв трубы: Превышение допустимого давления может привести к разрыву трубы, особенно в местах с дефектами или коррозией.
• Утечка газа: Утечка газа может привести к взрыву или отравлению людей.
• Аварии и взрывы: Взрыв газа может привести к разрушению зданий и сооружений, а также к гибели людей.
• Остановка работы газотранспортной системы: Авария на трубопроводе может привести к остановке работы всей газотранспортной системы и перебоям в поставках газа потребителям.
• Экологический ущерб: Утечка газа может привести к загрязнению окружающей среды.

Меры по предотвращению превышения давления

Для предотвращения превышения максимального давления в трубопроводе необходимо:

• Регулярно проводить техническое обслуживание и ремонт трубопровода.
• Осуществлять контроль давления в режиме реального времени.
• Устанавливать предохранительные клапаны и другие устройства защиты от превышения давления.
• Обучать персонал правилам эксплуатации газопроводов.
• Соблюдать нормативные требования и стандарты.

Причины повышения давления в трубопроводе

Понимание причин, приводящих к повышению давления в газопроводе, играет важную роль в предотвращении аварийных ситуаций. Повышение давления может быть вызвано различными факторами, как техническими, так и эксплуатационными.

Технические причины

1. Неисправность регулирующей арматуры: Выход из строя редукторов, клапанов и других устройств, предназначенных для поддержания заданного давления, может привести к его неконтролируемому повышению.
2. Засорение трубопровода: Накопление отложений, ржавчины и других загрязнений в трубе может уменьшить ее пропускную способность и увеличить давление.
3. Гидравлический удар: Резкое изменение скорости потока газа, например, при быстром открытии или закрытии задвижки, может вызвать гидравлический удар и кратковременное повышение давления.
4. Коррозия трубопровода: Коррозия может ослабить стенки трубы и снизить ее способность выдерживать давление.
5. Дефекты сварных швов: Некачественные сварные швы могут стать слабым местом и разрушиться при повышенном давлении;

Эксплуатационные причины

1. Неправильная настройка оборудования: Ошибки при настройке регулирующей арматуры или насосных станций могут привести к повышению давления.
2. Несоблюдение режимов эксплуатации: Нарушение технологических режимов работы газопровода, например, повышение расхода газа, может вызвать увеличение давления.
3. Внешние воздействия: Повреждение трубопровода в результате земляных работ, аварий или стихийных бедствий может привести к изменению давления.
4. Недостаточный контроль за состоянием оборудования: Отсутствие регулярных осмотров и технического обслуживания может привести к несвоевременному выявлению и устранению неисправностей, вызывающих повышение давления.
5. Человеческий фактор: Ошибки персонала при управлении оборудованием или проведении ремонтных работ могут привести к аварийным ситуациям.

Действия при обнаружении превышения давления

При обнаружении превышения максимального давления в трубопроводе необходимо немедленно принять меры по устранению проблемы и предотвращению аварии. Действия должны быть быстрыми и четкими, в соответствии с инструкциями и планами действий в чрезвычайных ситуациях.

1. Немедленно остановить подачу газа: Первым шагом является прекращение подачи газа в участок трубопровода, где обнаружено превышение давления. Это позволит снизить давление и предотвратить дальнейшее развитие аварийной ситуации.
2. Оповестить соответствующие службы: Необходимо немедленно сообщить о случившемся диспетчеру газовой службы, пожарной охране и другим экстренным службам.
3. Эвакуировать людей из опасной зоны: Если существует угроза взрыва или утечки газа, необходимо эвакуировать людей из близлежащих зданий и сооружений.
4. Определить причину повышения давления: Необходимо как можно быстрее установить причину повышения давления, чтобы принять меры по ее устранению.
5. Принять меры по устранению неисправности: После выявления причины повышения давления необходимо принять меры по ее устранению, например, отремонтировать регулирующую арматуру, очистить трубопровод от засоров или устранить утечку газа.
6. Провести проверку трубопровода: После устранения неисправности необходимо провести тщательную проверку трубопровода, чтобы убедиться в его безопасности и герметичности.
7. Возобновить подачу газа только после устранения всех неисправностей: Подача газа может быть возобновлена только после того, как будут устранены все неисправности и проведены необходимые проверки.

Важность обучения персонала

Крайне важно, чтобы персонал, занимающийся эксплуатацией газопроводов, был обучен правилам действий в чрезвычайных ситуациях и умел быстро и эффективно реагировать на любые отклонения от нормы. Регулярные тренировки и инструктажи помогут персоналу быть готовым к любым неожиданностям.

Будущее газопроводных технологий и давления

Развитие газопроводных технологий не стоит на месте. Постоянно ведутся разработки новых материалов, методов строительства и эксплуатации, направленные на повышение безопасности, надежности и эффективности газотранспортных систем. Одним из важных направлений является разработка трубопроводов, способных выдерживать более высокое давление, что позволит увеличить пропускную способность и снизить затраты на транспортировку газа.

Новые материалы и технологии

1. Композитные материалы: Композитные материалы, такие как углепластик и стеклопластик, обладают высокой прочностью и устойчивостью к коррозии, что делает их перспективными для использования в газопроводах.
2. Нанотехнологии: Нанотехнологии могут быть использованы для создания новых материалов с улучшенными свойствами, а также для разработки датчиков и систем мониторинга с высокой чувствительностью и точностью.
3. Бестраншейные технологии: Бестраншейные технологии позволяют строить и ремонтировать газопроводы без рытья траншей, что снижает затраты и минимизирует воздействие на окружающую среду.
4. Интеллектуальные системы управления: Интеллектуальные системы управления позволяют оптимизировать режимы работы газопроводов, повысить их энергоэффективность и снизить риск аварий.

Внедрение новых технологий и материалов позволит не только повысить безопасность и надежность газотранспортных систем, но и снизить затраты на строительство и эксплуатацию, а также минимизировать воздействие на окружающую среду. Важно продолжать исследования и разработки в этой области, чтобы обеспечить устойчивое и безопасное снабжение газом в будущем.

Таким образом, поддержание безопасного уровня максимального давления газа в трубопроводе является критически важным для обеспечения надежной и бесперебойной работы газотранспортной системы. Строгое соблюдение нормативных требований, регулярный контроль давления, своевременное техническое обслуживание и использование современных технологий позволяют минимизировать риски аварий и обеспечить безопасную транспортировку газа.
