Цинкование – это широко распространенный метод защиты металлов от коррозии. Его суть заключается в нанесении тонкого слоя цинка на поверхность основного металла, создавая барьер, препятствующий контакту металла с агрессивной средой. Толщина цинкового покрытия в микронах (мкм) является критически важным параметром, определяющим срок службы и эффективность защиты от коррозии. От нее напрямую зависит, как долго металлическое изделие сможет противостоять воздействию влаги, солей, кислот и других разрушающих факторов. Давайте разберемся, что же такое толщина цинкового покрытия в микронах и почему она имеет такое значение.
Что такое цинковое покрытие и зачем оно нужно?
Цинковое покрытие – это слой цинка, нанесенный на поверхность металла для защиты от коррозии. Цинк, будучи более активным металлом, чем железо (основной компонент стали), вступает в реакцию с окружающей средой первым. Этот процесс называется "жертвенной защитой", поскольку цинк жертвует собой, чтобы защитить основной металл. В результате образуются продукты коррозии цинка, которые формируют защитный слой, препятствующий дальнейшему разрушению металла. Цинкование применяется в самых разных отраслях промышленности, от строительства и автомобилестроения до производства бытовой техники и электроники.
Основные преимущества цинкового покрытия:
- Защита от коррозии: Главная функция цинкового покрытия – предотвращение ржавления металла.
- Увеличение срока службы: Цинкование значительно продлевает срок эксплуатации металлических изделий.
- Экономическая выгода: Снижение затрат на ремонт и замену поврежденных коррозией деталей.
- Улучшение внешнего вида: Цинковое покрытие может придать изделию более эстетичный вид.
- Возможность нанесения различных финишных покрытий: Цинковое покрытие служит отличной основой для покраски и нанесения других защитных слоев.

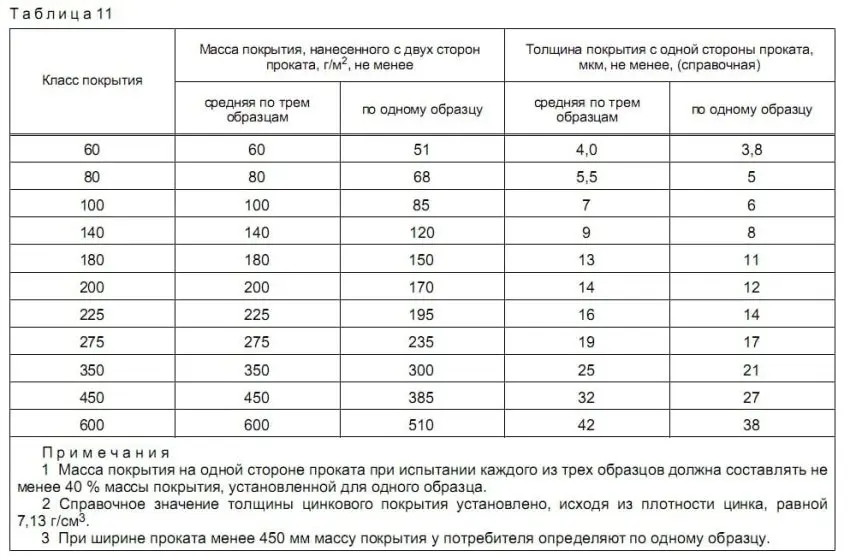

Толщина цинкового покрытия: определяющий фактор защиты
Толщина цинкового покрытия, измеряемая в микронах (мкм), напрямую влияет на срок службы и эффективность защиты от коррозии. Чем толще слой цинка, тем дольше металл будет защищен от воздействия агрессивных факторов. Однако, слишком толстый слой цинка может быть экономически нецелесообразным и даже привести к некоторым проблемам, таким как отслаивание покрытия. Поэтому, выбор оптимальной толщины цинкового покрытия является важной задачей, требующей учета условий эксплуатации и требований к долговечности изделия.
Факторы, влияющие на выбор толщины цинкового покрытия:
- Условия эксплуатации: Агрессивность окружающей среды (влажность, соленость, наличие химических веществ).
- Требования к долговечности: Срок службы, который должен обеспечить цинковое покрытие.
- Тип металла: Состав и свойства основного металла, на который наносится цинковое покрытие.
- Метод цинкования: Технология нанесения цинкового покрытия (горячее цинкование, электролитическое цинкование, термодиффузионное цинкование).
- Экономические соображения: Стоимость нанесения цинкового покрытия различной толщины.
Методы определения толщины цинкового покрытия
Существует несколько методов определения толщины цинкового покрытия, каждый из которых имеет свои преимущества и недостатки. Выбор метода зависит от требуемой точности, типа покрытия, размера и формы изделия, а также от наличия необходимого оборудования. Рассмотрим наиболее распространенные методы.
Основные методы измерения толщины цинкового покрытия:
- Магнитный метод: Основан на измерении изменения магнитного поля, вызванного наличием цинкового покрытия. Подходит для измерения толщины цинкового покрытия на стальных изделиях. Прост в использовании и позволяет проводить измерения на месте эксплуатации.
- Электромагнитный метод: Аналогичен магнитному методу, но использует электромагнитное поле. Более точный, чем магнитный метод, и позволяет измерять толщину цинкового покрытия на изделиях сложной формы.
- Метод микроскопического анализа: Требует изготовления поперечного шлифа образца и измерения толщины цинкового покрытия под микроскопом. Обеспечивает высокую точность, но является разрушающим методом.
- Гравиметрический метод: Основан на измерении массы цинка, удаленного с определенной площади поверхности. Наиболее точный метод, но требует сложного оборудования и длительного времени проведения анализа.
- Метод кулонометрии: Основан на измерении количества электричества, необходимого для растворения цинкового покрытия. Точный и быстрый метод, но требует специального оборудования.
- Рентгенофлуоресцентный анализ (РФА): Основан на измерении интенсивности рентгеновского излучения, испускаемого цинковым покрытием при воздействии на него рентгеновских лучей. Неразрушающий метод, позволяющий быстро и точно определять толщину цинкового покрытия.
Типы цинковых покрытий и их толщина
Существуют различные типы цинковых покрытий, отличающиеся по технологии нанесения, составу и свойствам. Каждый тип покрытия имеет свои преимущества и недостатки, а также рекомендуемую толщину, зависящую от условий эксплуатации и требований к долговечности. Рассмотрим основные типы цинковых покрытий.
Основные типы цинковых покрытий:
Горячее цинкование
Горячее цинкование – это процесс погружения стальных изделий в расплавленный цинк. В результате образуется прочное и долговечное покрытие, толщина которого может варьироваться от 40 до 120 мкм и более. Горячее цинкование широко применяется для защиты стальных конструкций, труб, крепежных изделий и других металлических деталей, эксплуатируемых в агрессивных условиях.
Электролитическое цинкование
Электролитическое цинкование – это процесс нанесения цинкового покрытия на металл с использованием электролиза. Толщина покрытия обычно составляет от 5 до 25 мкм. Электролитическое цинкование обеспечивает более равномерное и гладкое покрытие, чем горячее цинкование, и часто используется для защиты деталей, требующих высокой точности размеров и хорошего внешнего вида. Электролитическое цинкование может применяться с различными типами пассивации (хроматирование, фосфатирование) для повышения коррозионной стойкости.
Термодиффузионное цинкование
Термодиффузионное цинкование – это процесс насыщения поверхности металла цинком при высокой температуре в специальной камере. В результате образуется прочное и износостойкое покрытие, толщина которого может варьироваться от 15 до 50 мкм. Термодиффузионное цинкование обладает высокой адгезией к основному металлу и обеспечивает хорошую защиту от коррозии даже в условиях повышенной влажности и солености.
Металлизация цинком (напыление)
Металлизация цинком – это процесс нанесения цинкового покрытия путем распыления расплавленного цинка на поверхность металла. Толщина покрытия может варьироваться от 50 до 200 мкм и более. Металлизация цинком позволяет наносить покрытие на изделия больших размеров и сложной формы, а также ремонтировать поврежденные участки цинкового покрытия.
Влияние толщины цинкового покрытия на срок службы
Как уже упоминалось, толщина цинкового покрытия является ключевым фактором, определяющим срок службы защищенного металла. Чем толще слой цинка, тем больше времени потребуется для его полного разрушения и начала коррозии основного металла. Однако, зависимость между толщиной цинкового покрытия и сроком службы не является линейной. На срок службы также влияют условия эксплуатации, тип цинкового покрытия, качество подготовки поверхности и другие факторы;
Приблизительные сроки службы цинковых покрытий различной толщины в умеренно агрессивной среде:
- 5 мкм: 1-2 года
- 10 мкм: 3-5 лет
- 20 мкм: 7-10 лет
- 40 мкм: 15-20 лет
- 80 мкм: 30-40 лет
Следует отметить, что эти данные являются приблизительными и могут варьироваться в зависимости от конкретных условий эксплуатации. В агрессивных средах (например, вблизи моря или промышленных предприятий) срок службы цинкового покрытия может быть значительно меньше.
Стандарты и нормы на толщину цинкового покрытия
Существуют различные стандарты и нормы, регламентирующие требования к толщине цинкового покрытия в зависимости от типа покрытия, условий эксплуатации и назначения изделия. Соблюдение этих стандартов обеспечивает надежность и долговечность защищенных металлоконструкций и изделий.
Основные стандарты на цинковые покрытия:
- ГОСТ 9.307-89: Покрытия цинковые горячие. Общие требования.
- ГОСТ Р 9.316-2006: Покрытия термодиффузионные цинковые. Общие требования.
- ГОСТ 9.301-86: Покрытия металлические и неметаллические неорганические. Общие требования к выбору.
- ISO 1461: Hot dip galvanized coatings on fabricated iron and steel articles ⸺ Specifications and test methods.
- ASTM A123/A123M: Standard Specification for Zinc (Hot-Dip Galvanized) Coatings on Iron and Steel Products.
При проектировании и изготовлении металлоконструкций и изделий необходимо учитывать требования соответствующих стандартов и норм, а также проводить контроль толщины цинкового покрытия для обеспечения соответствия установленным требованиям.
Практическое применение: выбор оптимальной толщины
Выбор оптимальной толщины цинкового покрытия – это компромисс между стоимостью, требуемой долговечностью и условиями эксплуатации. Не всегда целесообразно использовать максимально толстое покрытие, поскольку это может привести к неоправданным затратам. Важно учитывать все факторы, влияющие на коррозионную стойкость изделия, и выбирать толщину цинкового покрытия, обеспечивающую необходимый уровень защиты при минимальных затратах.
Примеры выбора толщины цинкового покрытия для различных применений:
- Металлические ограждения в сельской местности: Горячее цинкование толщиной 40-60 мкм.
- Автомобильные кузова: Электролитическое цинкование с последующей покраской толщиной 10-20 мкм.
- Стальные трубы для водоснабжения: Горячее цинкование толщиной 60-80 мкм.
- Крепежные изделия для наружного применения: Термодиффузионное цинкование толщиной 20-30 мкм.
- Металлоконструкции вблизи моря: Горячее цинкование толщиной 80-120 мкм и более.
Ошибки при выборе и контроле толщины цинкового покрытия
Неправильный выбор толщины цинкового покрытия или недостаточный контроль качества может привести к преждевременной коррозии и разрушению металлических изделий. Важно избегать распространенных ошибок, связанных с цинкованием.
Наиболее распространенные ошибки:
- Неправильная оценка условий эксплуатации: Игнорирование агрессивности окружающей среды при выборе толщины цинкового покрытия;
- Использование неподходящего типа цинкового покрытия: Выбор покрытия, не соответствующего требованиям к долговечности и условиям эксплуатации.
- Некачественная подготовка поверхности: Нанесение цинкового покрытия на плохо очищенную поверхность, что приводит к ухудшению адгезии и снижению коррозионной стойкости.
- Недостаточный контроль толщины цинкового покрытия: Отсутствие контроля качества приводит к тому, что фактическая толщина покрытия может не соответствовать требованиям стандартов и норм.
- Повреждение цинкового покрытия при транспортировке и монтаже: Механические повреждения цинкового покрытия снижают его защитные свойства и могут привести к локальной коррозии.
Выбор правильной толщины цинкового покрытия и тщательный контроль качества – залог долговечности и надежности металлических изделий, защищенных от коррозии.
Описание: Узнайте, что такое толщина цинкового покрытия в мкм, почему это важно для защиты от коррозии и какие методы используются для ее измерения.
