Доменная печь: Секреты эффективной выплавки чугуна!

Доменная печь – это сердце металлургического производства‚ где из железорудного сырья выплавляется чугун. Эффективность работы доменной печи напрямую влияет на экономические показатели всего предприятия. Теплообменные процессы‚ протекающие внутри этой сложной конструкции‚ играют ключевую роль в обеспечении высокой производительности и снижении себестоимости продукции. Понимание и оптимизация этих процессов – задача‚ требующая глубоких знаний и постоянного совершенствования технологий. Настоящая статья посвящена детальному рассмотрению теплообменных процессов в доменной печи‚ анализу факторов‚ влияющих на их эффективность‚ и путям оптимизации для достижения максимальной производительности.

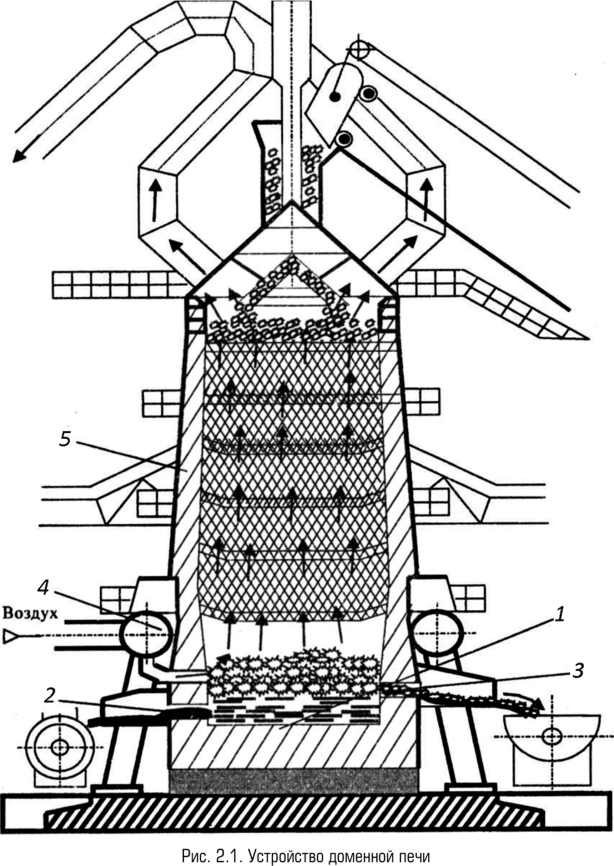

Доменная печь представляет собой вертикальный реактор шахтного типа‚ в который сверху загружаются шихтовые материалы: железорудное сырье (агломерат‚ окатыши)‚ флюсы (известняк‚ доломит) и кокс (топливо и восстановитель). Снизу в печь подается горячий дутье – воздух‚ нагретый до высокой температуры в воздухонагревателях. Встречное движение горячего дутья и опускающихся шихтовых материалов обеспечивает интенсивный теплообмен и химические реакции‚ приводящие к образованию чугуна и шлака.

Содержание

Зоны доменной печи

Внутри доменной печи можно выделить несколько зон‚ характеризующихся различной температурой и протекающими в них процессами:

Зона подготовки шихты: Верхняя часть печи‚ где шихтовые материалы нагреваются отходящими газами.
Зона восстановления: Здесь происходит восстановление оксидов железа до металлического железа.
Зона науглероживания: Железо насыщается углеродом‚ образуя чугун.
Зона плавления: Чугун и шлак расплавляются и стекают вниз.
Горн: Нижняя часть печи‚ где скапливается жидкий чугун и шлак.

Теплообменные процессы в различных зонах

Эффективность работы доменной печи определяется интенсивностью теплообмена между горячими газами и шихтовыми материалами. В каждой зоне печи преобладают свои механизмы теплопередачи.

Теплообмен в зоне подготовки шихты

В этой зоне основную роль играет конвективный теплообмен между горячими отходящими газами и опускающимися шихтовыми материалами. Чем выше температура газов и чем больше площадь поверхности шихты‚ тем эффективнее происходит нагрев. Важным фактором является также равномерность распределения газов по сечению печи.

Теплообмен в зоне восстановления

В зоне восстановления теплообмен осуществляется как конвекцией‚ так и излучением. Высокая температура и наличие твердых частиц способствуют интенсивному излучению тепла. В этой зоне происходят эндотермические реакции восстановления оксидов железа‚ требующие подвода тепла.

Теплообмен в зоне науглероживания

В зоне науглероживания‚ помимо конвективного и радиационного теплообмена‚ важную роль играет теплопроводность кокса‚ через который происходит передача тепла к частицам железа. Эффективность науглероживания зависит от температуры‚ времени контакта и состава газовой среды.

Теплообмен в зоне плавления и горне

В зоне плавления и горне происходит передача тепла от кокса‚ сгорающего в фурмах‚ к расплавленным чугуну и шлаку. Основным механизмом теплопередачи является конвекция. Важную роль играет перемешивание расплава‚ обеспечивающее равномерное распределение температуры.

На эффективность теплообменных процессов в доменной печи влияет множество факторов‚ связанных с конструкцией печи‚ свойствами шихтовых материалов и режимом работы.

Конструкция печи‚ включая ее высоту‚ диаметр‚ форму и расположение фурм‚ оказывает существенное влияние на распределение газов и шихтовых материалов‚ а также на интенсивность теплообмена. Оптимальная конструкция печи должна обеспечивать равномерное распределение газов по сечению и минимальное сопротивление движению шихты.

Свойства шихтовых материалов‚ такие как размер кусков‚ пористость‚ теплопроводность и теплоемкость‚ влияют на интенсивность теплообмена. Чем меньше размер кусков и чем выше пористость‚ тем больше площадь поверхности‚ доступная для теплообмена. Важным фактором является также равномерность гранулометрического состава шихты.

Режим работы печи‚ включая расход дутья‚ температуру дутья‚ состав дутья и количество загружаемой шихты‚ оказывает прямое влияние на температуру газов и шихтовых материалов‚ а также на скорость протекания химических реакций. Оптимальный режим работы печи должен обеспечивать максимальную производительность при минимальном расходе кокса.

Оптимизация теплообменных процессов в доменной печи является ключевой задачей для повышения ее эффективности и снижения себестоимости продукции. Существует множество методов оптимизации‚ направленных на улучшение теплопередачи и снижение тепловых потерь.

Предварительный нагрев шихты

Предварительный нагрев шихты позволяет снизить расход кокса и повысить производительность печи. Нагрев может осуществляться за счет использования тепла отходящих газов или за счет сжигания дополнительного топлива. Предварительный нагрев также улучшает восстановимость железорудного сырья.

Обогащение дутья кислородом

Обогащение дутья кислородом позволяет повысить температуру в горне печи и интенсифицировать процессы горения кокса. Это приводит к увеличению производительности печи и снижению расхода кокса. Однако‚ обогащение дутья кислородом требует дополнительных затрат на производство кислорода.

Вдувание пылеугольного топлива (ПУТ)

Вдувание ПУТ позволяет частично заменить кокс более дешевым топливом. При этом необходимо обеспечивать равномерное распределение ПУТ по сечению печи и контролировать процесс его сгорания. Использование ПУТ может привести к снижению прочности кокса и ухудшению газопроницаемости шихты.

Равномерное распределение газов по сечению печи является важным условием для эффективного теплообмена. Для улучшения газораспределения используются различные конструктивные элементы‚ такие как направляющие аппараты и перегородки. Также необходимо контролировать гранулометрический состав шихты и предотвращать образование каналов и заторов.

Использование теплоизоляции

Использование теплоизоляции позволяет снизить тепловые потери через стенки печи и повысить ее термический КПД. В качестве теплоизоляционных материалов используются огнеупорные кирпичи‚ бетон и другие материалы с низкой теплопроводностью. Важным условием является надежность теплоизоляции и ее устойчивость к высоким температурам.

Внедрение автоматизированных систем управления

Внедрение автоматизированных систем управления позволяет оптимизировать режим работы печи в режиме реального времени. Системы управления контролируют температуру‚ давление‚ расход газов и другие параметры и автоматически корректируют режим работы печи для достижения максимальной производительности и минимального расхода кокса. Автоматизированные системы управления также позволяют повысить безопасность работы печи.

Развитие технологий теплообмена в доменном производстве направлено на повышение энергоэффективности‚ снижение выбросов вредных веществ и использование альтернативных видов топлива. Активно разрабатываются новые технологии‚ такие как:

Использование водорода в качестве восстановителя: Водород является экологически чистым восстановителем‚ позволяющим снизить выбросы углекислого газа.
Вдувание плазмы в доменную печь: Плазма позволяет повысить температуру в горне печи и интенсифицировать процессы горения кокса.
Создание замкнутых циклов использования тепла: Позволяет максимально утилизировать тепло отходящих газов и снизить тепловые потери.

Влияние теплообмена на качество чугуна

Эффективность теплообмена напрямую влияет на качество выплавляемого чугуна. Равномерное распределение температуры по сечению печи обеспечивает стабильный химический состав чугуна и минимальное содержание вредных примесей. Неравномерный теплообмен может привести к образованию дефектов в чугуне‚ таких как трещины и поры.

Экономическая эффективность оптимизации теплообменных процессов

Оптимизация теплообменных процессов в доменной печи позволяет существенно снизить себестоимость производства чугуна. Снижение расхода кокса‚ повышение производительности печи и улучшение качества чугуна приводят к увеличению прибыли предприятия. Инвестиции в оптимизацию теплообменных процессов окупаются в короткие сроки.

Описание: Статья посвящена оптимизации **теплообменных процессов в доменной печи**‚ для повышения эффективности работы и снижения себестоимости производства чугуна.

Доменная печь – это сложное инженерное сооружение‚ играющее важнейшую роль в производстве чугуна. Внутри этой печи происходят сложные физико-химические процессы‚ центральное место среди которых занимают теплообменные процессы. От эффективности этих процессов напрямую зависят производительность печи‚ расход сырья и топлива‚ а также качество получаемого чугуна. Понимание и оптимизация теплообмена в доменной печи – задача‚ требующая комплексного подхода и учета множества факторов. В этой статье мы подробно рассмотрим основные теплообменные процессы‚ происходящие в доменной печи‚ факторы‚ влияющие на их эффективность‚ а также современные методы оптимизации.

Основные принципы работы доменной печи

Доменная печь представляет собой вертикальный реактор шахтного типа‚ предназначенный для выплавки чугуна из железорудного сырья. В печь сверху загружаются шихтовые материалы‚ состоящие из железорудного сырья (агломерат‚ окатыши)‚ флюсов (известняк‚ доломит) и кокса (топливо и восстановитель). Снизу в печь подается горячий дутье – воздух‚ предварительно нагретый до высокой температуры в воздухонагревателях.

Состав шихты доменной печи

Шихта‚ загружаемая в доменную печь‚ состоит из нескольких основных компонентов:

Железорудное сырье: Основной источник железа‚ представленный агломератом‚ окатышами или рудой.
Кокс: Служит топливом и восстановителем‚ обеспечивая необходимую температуру и удаление кислорода из оксидов железа.
Флюсы: Добавляются для образования шлака‚ в который переходят пустые породы руды и зола кокса.

Процессы‚ происходящие в доменной печи

В доменной печи протекают следующие основные процессы:

Нагрев и сушка шихты: В верхней части печи шихта нагревается отходящими газами.
Восстановление оксидов железа: Происходит в средней части печи под действием монооксида углерода и водорода.
Науглероживание железа: Железо насыщается углеродом‚ образуя чугун.
Плавление чугуна и шлака: Расплавленные чугун и шлак стекают в нижнюю часть печи – горн.
Горение кокса: В нижней части печи кокс сгорает в струе горячего дутья‚ обеспечивая необходимую температуру.

Теплообменные процессы в различных зонах доменной печи

В доменной печи можно выделить несколько зон‚ характеризующихся различным температурным режимом и преобладающими теплообменными процессами. Эффективность теплообмена в каждой зоне оказывает существенное влияние на общую производительность печи.

Зона подготовки шихты (верхняя часть печи)

В этой зоне происходит нагрев и сушка шихтовых материалов отходящими газами. Основным механизмом теплопередачи является конвекция. Эффективность теплообмена зависит от температуры отходящих газов‚ площади поверхности шихты и равномерности распределения газов по сечению печи. Важно обеспечить максимальный отбор тепла отходящих газов для снижения тепловых потерь и повышения энергоэффективности процесса.

Зона восстановления (средняя часть печи)

В зоне восстановления происходят сложные химические реакции восстановления оксидов железа до металлического железа. Теплообмен осуществляется как конвекцией‚ так и излучением. Температура в этой зоне достигает 800-1200°C. Эффективность восстановления зависит от температуры‚ состава газовой среды и времени контакта реагентов. Важно обеспечить оптимальные условия для протекания эндотермических реакций восстановления‚ требующих подвода тепла.

Зона науглероживания и плавления (нижняя часть печи)

В этой зоне происходит науглероживание железа и плавление чугуна и шлака. Температура достигает максимальных значений – 1400-1600°C. Основным механизмом теплопередачи является конвекция. Эффективность науглероживания и плавления зависит от температуры‚ состава газовой среды и интенсивности перемешивания расплава. Важно обеспечить равномерный нагрев и плавление материалов для получения чугуна требуемого качества.

Горн (нижняя часть печи)

В горне скапливается жидкий чугун и шлак. Здесь поддерживается высокая температура для обеспечения жидкоподвижности расплавов. Теплообмен осуществляется конвекцией и теплопроводностью. Важно обеспечить равномерное распределение температуры в горне для предотвращения застывания расплавов и образования дефектов.

Факторы‚ влияющие на эффективность теплообмена

Эффективность теплообменных процессов в доменной печи зависит от множества факторов‚ связанных с конструкцией печи‚ свойствами шихтовых материалов и режимом работы.

Конструктивные факторы

Конструкция доменной печи оказывает существенное влияние на распределение газов и шихтовых материалов‚ а также на интенсивность теплообмена. Важными конструктивными элементами являются:

Форма и размеры печи: Высота и диаметр печи определяют время пребывания шихты в печи и площадь поверхности теплообмена.
Расположение фурм: Расположение фурм влияет на распределение горячего дутья и интенсивность горения кокса.
Конструкция загрузочного устройства: Конструкция загрузочного устройства должна обеспечивать равномерное распределение шихты по сечению печи.

Свойства шихтовых материалов

Режим работы печи

Методы оптимизации теплообменных процессов

Улучшение подготовки шихты

Улучшение подготовки шихты включает в себя дробление и сортировку шихтовых материалов для получения оптимального гранулометрического состава. Также важным является предварительный нагрев шихты‚ позволяющий снизить расход кокса и повысить производительность печи. Нагрев может осуществляться за счет использования тепла отходящих газов или за счет сжигания дополнительного топлива. Предварительный нагрев также улучшает восстановимость железорудного сырья.

Оптимизация дутья

Оптимизация дутья включает в себя регулирование расхода дутья‚ температуры дутья и состава дутья. Обогащение дутья кислородом позволяет повысить температуру в горне печи и интенсифицировать процессы горения кокса. Это приводит к увеличению производительности печи и снижению расхода кокса. Однако‚ обогащение дутья кислородом требует дополнительных затрат на производство кислорода. Также применяется вдувание пылеугольного топлива (ПУТ)‚ позволяющее частично заменить кокс более дешевым топливом.

Улучшение газораспределения

Внедрение современных систем управления

Перспективы развития технологий теплообмена в доменном производстве

Использование водорода в качестве восстановителя: Водород является экологически чистым восстановителем‚ позволяющим снизить выбросы углекислого газа.
Вдувание плазмы в доменную печь: Плазма позволяет повысить температуру в горне печи и интенсифицировать процессы горения кокса.
Применение современных математических моделей: Разработка и внедрение точных математических моделей‚ описывающих теплообменные процессы в доменной печи‚ позволяет оптимизировать режим работы печи и прогнозировать ее поведение.
