Доменная печь – это сложное инженерное сооружение‚ предназначенное для выплавки чугуна из железорудного сырья. Этот процесс является основой современной металлургии‚ обеспечивая производство значительной части мирового чугуна. Понимание устройства доменной печи и принципов доменного процесса необходимо для специалистов металлургической отрасли‚ инженеров-технологов‚ а также для тех‚ кто интересуется историей и современным состоянием черной металлургии. В этой статье мы подробно рассмотрим устройство доменной печи‚ все этапы доменного процесса‚ а также современные тенденции в развитии этой важной отрасли.

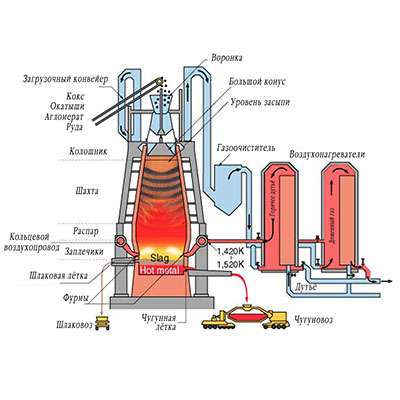

Общее устройство доменной печи
Доменная печь – это вертикальная шахтная печь‚ имеющая сложную конструкцию. Основные элементы доменной печи:
- Колосник: Самая нижняя часть печи‚ поддерживающая шихту и обеспечивающая удаление расплавленного чугуна и шлака.
- Горн: Часть печи‚ где скапливается расплавленный чугун и шлак. Здесь же располагаются фурмы для подачи горячего дутья.
- Заплечики: Часть печи‚ расположенная непосредственно над горном.
- Распар: Расширяющаяся часть печи‚ способствующая лучшему прогреву шихты.
- Шахта: Основная часть печи‚ где происходит восстановление железа из руды.
- Верхняя часть шахты (колошник): Верхняя часть печи‚ предназначенная для загрузки шихты и отвода колошникового газа.
Колосник и горн
Колосник представляет собой опорную конструкцию‚ выполненную из чугунных или стальных балок. Его основная задача – поддерживать вес шихты‚ которая может достигать нескольких тысяч тонн. Горн – это самая горячая часть доменной печи‚ где температура достигает 1500-2000°C. Он футерован огнеупорным кирпичом‚ способным выдерживать высокие температуры и агрессивное воздействие расплавленного чугуна и шлака. В горне располагаются чугунные летка‚ через которую выпускают чугун‚ и шлаковая летка‚ через которую выпускают шлак. Также в горн подается горячее дутье через фурмы.
Шахта и колошник
Шахта – это основной объем доменной печи‚ где происходит процесс восстановления железа из руды. Она имеет коническую форму‚ расширяющуюся кверху. В шахте происходит постепенный нагрев и восстановление шихты под действием восходящего потока горячих газов. Колошник – верхняя часть печи‚ через которую загружается шихта и отводится колошниковый газ. Для загрузки шихты используются специальные загрузочные устройства‚ обеспечивающие равномерное распределение материалов по сечению печи. Колошниковый газ содержит значительное количество оксида углерода и используется в качестве топлива для нагрева воздуха‚ подаваемого в печь.
Доменный процесс: Химические реакции и этапы
Доменный процесс – это сложный физико-химический процесс‚ в результате которого происходит восстановление железа из железорудного сырья. Основные этапы доменного процесса:
- Подготовка шихты: Включает в себя дробление‚ грохочение‚ обогащение и окускование руды.
- Загрузка шихты в печь: Шихта загружается в печь через колошник в определенной последовательности.
- Подача горячего дутья: Горячий воздух (дутье) подается в печь через фурмы‚ расположенные в горне.
- Восстановление железа: В шахте печи происходит восстановление железа из руды под действием оксида углерода и кокса.
- Образование шлака: Шлак образуется из пустой породы руды‚ флюсов и золы кокса.
- Выпуск чугуна и шлака: Расплавленный чугун и шлак периодически выпускаются из печи через летка.
Подготовка шихты
Подготовка шихты – это важный этап доменного процесса‚ от которого зависит эффективность работы печи. Она включает в себя следующие операции: дробление и грохочение руды для получения кусков определенного размера‚ обогащение руды для увеличения содержания железа‚ окускование руды для улучшения газопроницаемости шихты. Окускование руды может осуществляться методом агломерации или окатывания.
Восстановление железа
Восстановление железа в доменной печи происходит в несколько стадий. Сначала оксиды железа (Fe2O3‚ Fe3O4‚ FeO) восстанавливаются до оксида железа (FeO) под действием оксида углерода (CO). Затем оксид железа (FeO) восстанавливается до металлического железа (Fe) также под действием оксида углерода (CO) и углерода (C) кокса. Основные реакции восстановления железа:
Fe2O3 + CO = 2FeO + CO2
Fe3O4 + CO = 3FeO + CO2
FeO + CO = Fe + CO2
FeO + C = Fe + CO
Образование шлака
Шлак образуется в результате взаимодействия пустой породы руды‚ флюсов (известняка‚ доломита) и золы кокса. Шлак необходим для связывания вредных примесей‚ таких как сера и фосфор‚ которые содержатся в руде. Шлак также защищает расплавленный чугун от окисления и способствует его более полному отделению от железа. Состав шлака зависит от состава руды и используемых флюсов.
Факторы‚ влияющие на доменный процесс
На доменный процесс влияет множество факторов‚ которые необходимо учитывать для обеспечения стабильной и эффективной работы печи. К основным факторам относятся:
- Состав шихты: Содержание железа‚ пустой породы‚ флюсов и кокса в шихте.
- Температура дутья: Температура воздуха‚ подаваемого в печь через фурмы.
- Расход дутья: Количество воздуха‚ подаваемого в печь через фурмы.
- Давление колошникового газа: Давление газов в верхней части печи.
- Размер кусков шихты: Размер кусков руды‚ кокса и флюсов.
Состав шихты и его влияние
Состав шихты оказывает определяющее влияние на доменный процесс. Чем выше содержание железа в руде‚ тем меньше требуется кокса для восстановления железа и тем выше производительность печи. Пустая порода руды образует шлак‚ который необходимо удалять из печи. Флюсы добавляются в шихту для связывания вредных примесей и регулирования состава шлака. Кокс является основным восстановителем железа и источником тепла в доменной печи.
Температура и расход дутья
Температура дутья оказывает значительное влияние на скорость восстановления железа и температуру в горне печи. Чем выше температура дутья‚ тем быстрее протекают реакции восстановления и тем выше температура расплавленного чугуна. Расход дутья определяет количество кислорода‚ поступающего в печь‚ и скорость сгорания кокса. Оптимальные значения температуры и расхода дутья зависят от состава шихты и размеров печи.
Современные тенденции в доменном производстве
Доменное производство постоянно совершенствуется с целью повышения эффективности‚ снижения себестоимости и уменьшения негативного воздействия на окружающую среду. К современным тенденциям в доменном производстве относятся:
Внедрение новых технологий
Внедрение новых технологий направлено на повышение производительности печей и снижение расхода кокса. К таким технологиям относятся: вдувание пылеугольного топлива (ПУТ)‚ использование кислородного дутья‚ применение бескоксовой технологии производства железа (например‚ технология COREX). Вдувание ПУТ позволяет заменить часть кокса углем‚ что снижает себестоимость производства чугуна. Использование кислородного дутья повышает температуру в горне печи и ускоряет процесс восстановления железа. Бескоксовые технологии позволяют исключить использование кокса и снизить выбросы вредных веществ в атмосферу.
Автоматизация и цифровизация
Автоматизация и цифровизация доменного производства позволяют повысить стабильность и эффективность работы печей. Современные доменные печи оснащаются автоматизированными системами управления‚ которые контролируют и регулируют все параметры доменного процесса. Цифровые модели доменного процесса позволяют прогнозировать поведение печи и оптимизировать режимы работы. Использование искусственного интеллекта позволяет выявлять скрытые закономерности и принимать оптимальные решения в режиме реального времени.
Экологические аспекты
Экологические аспекты доменного производства приобретают все большее значение. Современные доменные печи оснащаются системами очистки колошникового газа‚ улавливания пыли и утилизации шлака. Внедряются технологии снижения выбросов парниковых газов‚ таких как CO2. Разрабатываются новые технологии производства железа‚ которые позволяют снизить негативное воздействие на окружающую среду.
Будущее доменной печи
Несмотря на развитие альтернативных методов производства железа‚ доменная печь по-прежнему остается важным элементом металлургической промышленности. Совершенствование технологий и внедрение инноваций позволяют повысить эффективность доменного процесса‚ снизить его экологическое воздействие и обеспечить стабильное производство чугуна. Будущее доменной печи связано с дальнейшей автоматизацией‚ цифровизацией и внедрением экологически чистых технологий. В конечном итоге‚ доменная печь продолжит играть ключевую роль в обеспечении мировой экономики необходимым количеством железа.
Описание: Статья рассказывает об устройстве доменной печи и доменном процессе‚ включая химические реакции‚ этапы и современные тенденции.
