Литейное производство – это сложный и многогранный процесс, требующий не только высокого профессионализма литейщиков, но и современного, надежного оборудования. От качества используемой техники напрямую зависит эффективность производства, точность получаемых отливок и, в конечном итоге, конкурентоспособность предприятия. В данной статье мы подробно рассмотрим ключевые виды оборудования, применяемые в литейных цехах, а также проанализируем современные тенденции и перспективы развития литейных технологий. Мы затронем все этапы литейного процесса, начиная от подготовки шихты и заканчивая финишной обработкой отливок.
Подготовка шихты и плавка металла
Оборудование для подготовки шихты
Подготовка шихты – это важный этап, от которого зависит качество расплава. Используемое оборудование включает в себя:
- Дробилки и измельчители: Предназначены для дробления крупных кусков шихтовых материалов на более мелкие фракции.
- Смесители: Используются для перемешивания различных компонентов шихты в заданных пропорциях.
- Бункеры-дозаторы: Обеспечивают точную дозировку компонентов шихты перед подачей в печь.
- Магнитные сепараторы: Удаляют из шихты металлические примеси, предотвращая их попадание в расплав.
- Сушильные установки: Используются для удаления влаги из шихтовых материалов, что улучшает качество плавки.
Плавильное оборудование
Плавильное оборудование является сердцем литейного цеха. От выбора типа печи зависит производительность, качество расплава и энергозатраты. Основные типы плавильных печей:
- Индукционные печи: Используют электромагнитную индукцию для нагрева металла. Отличаются высокой энергоэффективностью, точностью регулирования температуры и возможностью плавки различных металлов и сплавов. Подходят для плавки черных и цветных металлов.
- Дуговые печи: Используют электрическую дугу для нагрева металла. Применяются в основном для плавки стали и чугуна. Отличаются высокой производительностью и возможностью переплава лома.
- Вагранки: Шахтные печи, использующие кокс в качестве топлива. Применяются для плавки чугуна. Относительно просты в эксплуатации, но менее экологичны, чем индукционные и дуговые печи.
- Электрошлаковые печи: Используют электрошлаковый переплав для получения высококачественных сплавов с минимальным содержанием примесей.
- Газовые печи: Используют природный газ или другие горючие газы для нагрева металла. Применяются для плавки цветных металлов и сплавов.
Формовочное оборудование
Оборудование для изготовления песчаных форм
Песчаные формы являются наиболее распространенным типом форм, используемых в литейном производстве. Оборудование для их изготовления включает в себя:
- Смесители для формовочных смесей: Приготавливают формовочные смеси из песка, связующих и отвердителей.
- Формовочные машины: Уплотняют формовочную смесь в опоках, создавая форму. Существуют различные типы формовочных машин, такие как встряхивающие, прессовые и импульсные.
- Стержневые машины: Изготавливают стержни, которые используются для формирования внутренних полостей в отливках.
- Окрасочные камеры: Наносят защитное покрытие на формы для предотвращения пригорания металла.
- Сушильные печи для форм: Удаляют влагу из форм, повышая их прочность и предотвращая дефекты отливок.
Оборудование для литья по выплавляемым моделям (ЛВМ)
Литье по выплавляемым моделям – это высокоточный метод литья, позволяющий получать отливки сложной формы с минимальными припусками на обработку. Оборудование для ЛВМ включает в себя:
- Автоклавы для выплавления моделей: Удаляют модельный состав (обычно воск) из керамических форм.
- Печи для прокалки форм: Прокаливают керамические формы для повышения их прочности и удаления остатков модельного состава.
- Оборудование для нанесения керамической суспензии: Наносит слои керамической суспензии на модельный блок, создавая оболочковую форму.
- Роботизированные комплексы для ЛВМ: Автоматизируют процесс изготовления форм и заливки металла.
Оборудование для литья под давлением
Литье под давлением – это процесс, при котором расплавленный металл впрыскивается в форму под высоким давлением. Этот метод позволяет получать отливки с высокой точностью и хорошей поверхностью. Оборудование для литья под давлением включает в себя:
- Машины для литья под давлением с холодной камерой прессования: Расплавленный металл подается в камеру прессования извне.
- Машины для литья под давлением с горячей камерой прессования: Камера прессования находится непосредственно в расплаве.
- Пресс-формы для литья под давлением: Определяют форму и размеры отливки.
- Системы охлаждения пресс-форм: Обеспечивают равномерное охлаждение отливки, предотвращая деформации и трещины.
Заливочное оборудование

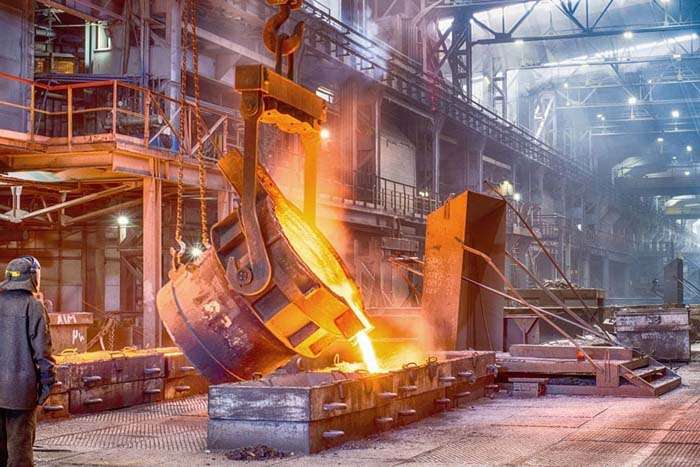

Заливочные ковши
Заливочные ковши используются для транспортировки и заливки расплавленного металла в формы. Они должны быть надежными, безопасными и обеспечивать точную дозировку металла. Существуют различные типы заливочных ковшей, в т.ч.:
- Ковши с ручным управлением: Используются для заливки небольших объемов металла.
- Ковши с механизированным приводом: Облегчают процесс заливки и повышают безопасность.
- Автоматизированные заливочные комплексы: Автоматически заливают металл в формы с высокой точностью и скоростью.
Автоматизированные заливочные комплексы
Автоматизированные заливочные комплексы позволяют значительно повысить производительность и качество литейного производства. Они включают в себя:
- Роботизированные манипуляторы: Перемещают заливочные ковши и выполняют заливку металла.
- Системы контроля температуры металла: Обеспечивают заливку металла с оптимальной температурой.
- Системы дозирования металла: Обеспечивают точную дозировку металла в формы.
- Системы визуального контроля: Контролируют процесс заливки и выявляют дефекты.
Оборудование для выбивки и очистки отливок
Выбивные решетки
Выбивные решетки используются для отделения отливок от формовочной смеси. Они могут быть механическими или гидравлическими. Вибрация решетки разрушает формовочную смесь, позволяя извлечь отливку.
Пескоструйные и дробеструйные установки
Пескоструйные и дробеструйные установки используются для очистки отливок от остатков формовочной смеси, окалины и других загрязнений. Абразивные материалы (песок или дробь) подаются под давлением на поверхность отливки, удаляя загрязнения.
Галтовочные барабаны
Галтовочные барабаны используются для удаления заусенцев, острых кромок и других мелких дефектов с поверхности отливок. Отливки помещаются в барабан вместе с абразивными материалами и вращаются, в результате чего происходит шлифовка и полировка поверхности.
Оборудование для термической обработки отливок
Печи для термообработки
Термическая обработка отливок позволяет улучшить их механические свойства, такие как прочность, твердость и пластичность. Используются различные типы печей для термообработки, в т.ч.:
- Камерные печи: Используются для термообработки небольших партий отливок.
- Шахтные печи: Используются для термообработки длинномерных отливок.
- Проходные печи: Используются для непрерывной термообработки отливок.
- Индукционные нагревательные установки: Используются для локальной термообработки отливок.
Закалочные баки
Закалочные баки используются для быстрого охлаждения отливок после нагрева, что позволяет получить заданные механические свойства. В качестве охлаждающей среды могут использоваться вода, масло или воздух.
Контрольно-измерительное оборудование
Оборудование для неразрушающего контроля (NDT)
Неразрушающий контроль позволяет выявлять дефекты в отливках без их разрушения. Используются различные методы NDT, в т.ч.:
- Ультразвуковой контроль: Основан на использовании ультразвуковых волн для выявления внутренних дефектов.
- Радиографический контроль: Основан на использовании рентгеновского или гамма-излучения для выявления внутренних дефектов.
- Магнитопорошковый контроль: Основан на использовании магнитных полей и магнитных порошков для выявления поверхностных дефектов.
- Капиллярный контроль: Основан на использовании проникающих жидкостей для выявления поверхностных дефектов.
Оборудование для металлографического анализа
Металлографический анализ позволяет определить структуру металла и выявить дефекты микроструктуры. Для проведения металлографического анализа используются микроскопы, шлифовальные и полировальные станки, а также оборудование для травления образцов.
Автоматизация литейного производства
Автоматизация литейного производства позволяет повысить производительность, снизить затраты и улучшить качество продукции. В литейных цехах широко используются:
- Роботизированные комплексы: Автоматизируют различные этапы литейного процесса, такие как изготовление форм, заливка металла, выбивка отливок и очистка.
- Системы автоматического управления: Контролируют и управляют работой оборудования, обеспечивая оптимальные режимы работы.
- Системы визуального контроля: Автоматически контролируют качество продукции и выявляют дефекты.
Тенденции и перспективы развития литейных технологий
Современные литейные технологии развиваются в направлении повышения энергоэффективности, снижения выбросов, улучшения качества продукции и автоматизации производства. Ключевые тенденции:
- Разработка новых сплавов и технологий плавки: Направлена на получение сплавов с улучшенными свойствами и снижение энергозатрат на плавку.
- Внедрение аддитивных технологий в литейное производство: 3D-печать форм и стержней позволяет сократить время производства и изготавливать сложные детали.
- Развитие технологий литья под давлением: Позволяет получать отливки с высокой точностью и хорошей поверхностью.
- Автоматизация и роботизация литейных процессов: Повышает производительность, снижает затраты и улучшает качество продукции.
- Использование цифровых технологий в литейном производстве: Моделирование литейных процессов, оптимизация технологических параметров и контроль качества продукции.
Внедрение новых технологий и оборудования позволит литейным предприятиям повысить свою конкурентоспособность и выпускать продукцию, отвечающую самым высоким требованиям.
В этой статье мы рассмотрели различные виды оборудования для литейных технологий. Выбор оборудования требует тщательного анализа и учета многих факторов. Инвестиции в современное оборудование обеспечивают конкурентоспособность.
