Задвижки чугунные МЗВ 30ч39р: полное руководство по выбору, монтажу и эксплуатации

Задвижки чугунные МЗВ 30ч39р – это важный элемент трубопроводных систем, используемый для перекрытия или регулирования потока рабочей среды. Они получили широкое распространение благодаря своей надежности, простоте конструкции и относительно низкой стоимости. В этой статье мы подробно рассмотрим конструктивные особенности, технические характеристики, область применения, правила выбора, монтажа, эксплуатации и обслуживания задвижек 30ч39р, а также сравним их с другими типами задвижек и приведем примеры успешного применения. Наша цель – предоставить исчерпывающую информацию, которая поможет вам сделать осознанный выбор и обеспечить бесперебойную работу вашей трубопроводной системы.

Что такое задвижка чугунная МЗВ 30ч39р?

Задвижка чугунная МЗВ 30ч39р – это запорная арматура, предназначенная для полного перекрытия потока рабочей среды в трубопроводе. Цифры и буквы в названии задвижки обозначают следующее:

• 30 – тип арматуры (задвижка);
• ч – материал корпуса (чугун);
• 39 – номер модели;
• р – тип уплотнения (резина).

Таким образом, задвижка 30ч39р представляет собой чугунную задвижку с резиновым уплотнением, предназначенную для работы в определенных условиях эксплуатации.

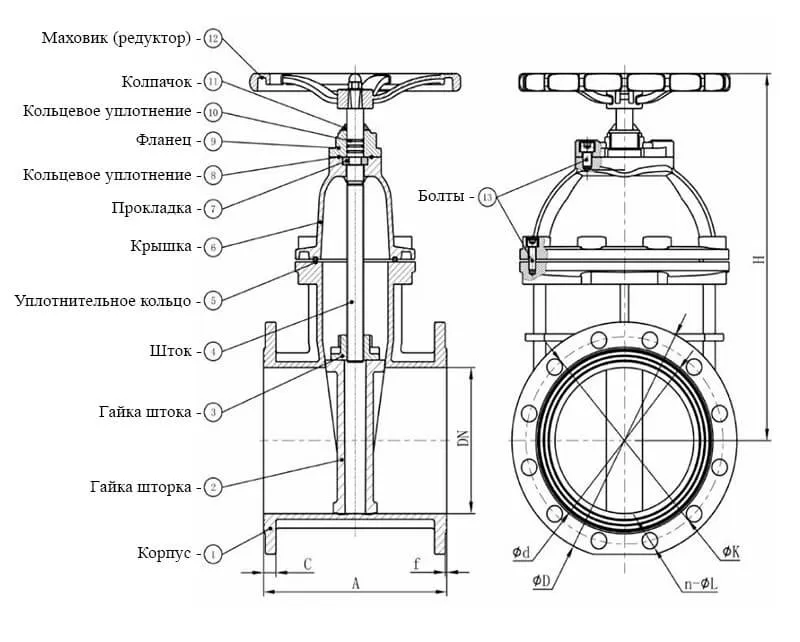

Конструктивные особенности

Основными элементами конструкции задвижки 30ч39р являются:

• Корпус: изготавливается из чугуна, обеспечивает прочность и герметичность конструкции.
• Крышка: также изготавливается из чугуна, крепится к корпусу болтами или шпильками.
• Затвор: состоит из двух дисков (клиньев) из чугуна или стали, соединенных между собой.
• Шпиндель: передает усилие от маховика к затвору.
• Маховик: используется для ручного управления задвижкой.
• Уплотнения: обеспечивают герметичность между корпусом и крышкой, а также между затвором и корпусом.

Конструкция задвижки 30ч39р достаточно проста, что обеспечивает ее надежность и долговечность. Затвор перемещается перпендикулярно потоку рабочей среды, обеспечивая полное перекрытие прохода.

Принцип работы

Принцип работы задвижки 30ч39р основан на перемещении затвора, который перекрывает проходное сечение трубопровода. При вращении маховика шпиндель перемещает затвор вверх или вниз. В крайнем нижнем положении затвор полностью перекрывает поток рабочей среды, обеспечивая герметичность. В крайнем верхнем положении затвор полностью открывает проходное сечение, обеспечивая максимальную пропускную способность.

Технические характеристики задвижек 30ч39р

Технические характеристики задвижек 30ч39р определяют их пригодность для использования в конкретных условиях эксплуатации. К основным техническим характеристикам относятся:

• Условный проход (Ду): определяет внутренний диаметр трубопровода, для которого предназначена задвижка. Доступны различные размеры Ду, например, Ду50, Ду80, Ду100, Ду150, Ду200, Ду300 и т.д.
• Условное давление (Ру): определяет максимальное давление рабочей среды, которое может выдержать задвижка. Стандартное значение Ру для задвижек 30ч39р составляет 1,0 МПа (10 кгс/см²) или 1,6 МПа (16 кгс/см²).
• Рабочая среда: задвижки 30ч39р предназначены для работы с водой, паром, нефтью и другими неагрессивными жидкостями и газами.
• Температура рабочей среды: максимальная температура рабочей среды для задвижек 30ч39р обычно составляет +225 °C.
• Тип присоединения: задвижки 30ч39р могут иметь фланцевое или муфтовое присоединение к трубопроводу.
• Материал корпуса: чугун.
• Материал уплотнения: резина.
• Тип управления: ручной (с помощью маховика).
• Класс герметичности: обычно класс «D» по ГОСТ 9544-2015.

При выборе задвижки 30ч39р необходимо учитывать все эти технические характеристики, чтобы обеспечить ее надежную и безопасную работу.

Область применения задвижек 30ч39р

Задвижки 30ч39р широко применяются в различных отраслях промышленности и в жилищно-коммунальном хозяйстве. Основные области применения:

• Системы водоснабжения и водоотведения: для перекрытия или регулирования потока воды в трубопроводах.
• Системы отопления: для регулирования подачи теплоносителя в радиаторы и другие отопительные приборы.
• Нефтегазовая промышленность: для перекрытия потока нефти, газа и других продуктов.
• Химическая промышленность: для работы с неагрессивными химическими веществами.
• Энергетика: для регулирования потока пара и воды в тепловых сетях.
• Сельское хозяйство: в системах полива и орошения.

Благодаря своей универсальности и надежности задвижки 30ч39р стали незаменимым элементом многих трубопроводных систем.

Преимущества и недостатки задвижек 30ч39р

Преимущества:

• Простота конструкции: обеспечивает надежность и долговечность.
• Низкая стоимость: делает их доступными для широкого круга потребителей.
• Универсальность: подходят для различных рабочих сред.
• Простота монтажа и эксплуатации: не требуют специальных навыков и инструментов.
• Широкий диапазон размеров: позволяет подобрать задвижку для трубопровода любого диаметра.

Недостатки:

• Большое время открытия/закрытия: не подходят для систем, где требуется быстрое перекрытие потока.
• Высокое гидравлическое сопротивление: в открытом положении создают сопротивление потоку.
• Не подходят для регулирования потока: предназначены только для полного открытия или закрытия.
• Ограниченная рабочая температура: не могут использоваться при высоких температурах.
• Чувствительность к загрязнениям: твердые частицы в рабочей среде могут повредить уплотнения.

Несмотря на некоторые недостатки, задвижки 30ч39р остаются популярным выбором благодаря своим преимуществам и доступной цене.

Как выбрать задвижку чугунную МЗВ 30ч39р?

Выбор задвижки 30ч39р – ответственная задача, от которой зависит надежность и безопасность работы трубопроводной системы. При выборе необходимо учитывать следующие факторы:

1. Диаметр трубопровода (Ду): задвижка должна соответствовать диаметру трубопровода, чтобы обеспечить герметичное соединение.
2. Рабочее давление (Ру): задвижка должна выдерживать максимальное давление рабочей среды в трубопроводе. Выбирайте задвижку с запасом по давлению.
3. Тип рабочей среды: задвижка должна быть совместима с рабочей средой, чтобы избежать коррозии и повреждения уплотнений.
4. Температура рабочей среды: задвижка должна выдерживать максимальную температуру рабочей среды.
5. Тип присоединения: выберите задвижку с типом присоединения, соответствующим типу соединения трубопровода (фланцевое или муфтовое).
6. Производитель: отдавайте предпочтение известным и надежным производителям, чтобы гарантировать качество и долговечность задвижки.
7. Цена: сравните цены от разных поставщиков, но не экономьте на качестве. Дешевая задвижка может привести к аварии и дорогостоящему ремонту.
8. Наличие сертификатов: убедитесь, что задвижка имеет необходимые сертификаты соответствия требованиям безопасности и качества.

Тщательно проанализируйте все эти факторы, чтобы сделать правильный выбор и обеспечить надежную работу вашей трубопроводной системы.

Монтаж задвижек 30ч39р

Монтаж задвижек 30ч39р – важный этап, от которого зависит герметичность и надежность соединения. Монтаж необходимо выполнять в соответствии со следующими рекомендациями:

1. Подготовка трубопровода: очистите концы трубопровода от грязи, ржавчины и заусенцев.
2. Проверка задвижки: убедитесь, что задвижка не имеет повреждений и дефектов. Проверьте легкость вращения маховика и плавность хода затвора.
3. Установка уплотнений: установите уплотнительные прокладки между фланцами задвижки и трубопровода.
4. Соединение фланцев: аккуратно соедините фланцы задвижки и трубопровода, убедитесь, что они совпадают.
5. Затяжка болтов: затяните болты равномерно крест-накрест, чтобы избежать перекоса фланцев. Не перетягивайте болты, чтобы не повредить фланцы и уплотнения.
6. Проверка герметичности: после монтажа проверьте герметичность соединения, подав давление в трубопровод. При обнаружении утечек подтяните болты или замените уплотнительные прокладки.

При монтаже задвижек 30ч39р необходимо соблюдать осторожность и следовать инструкциям производителя. Неправильный монтаж может привести к утечкам, повреждению задвижки и авариям.

Эксплуатация и обслуживание задвижек 30ч39р

Правильная эксплуатация и своевременное обслуживание задвижек 30ч39р – залог их долговечной и надежной работы. Рекомендуется соблюдать следующие правила:

1. Регулярный осмотр: проводите регулярный осмотр задвижек на предмет утечек, повреждений и коррозии.
2. Смазка шпинделя: регулярно смазывайте шпиндель задвижки, чтобы обеспечить плавный ход затвора и предотвратить заедание.
3. Очистка от загрязнений: очищайте задвижку от грязи, пыли и других загрязнений, чтобы предотвратить коррозию и повреждение уплотнений.
4. Проверка герметичности: регулярно проверяйте герметичность соединения, особенно после длительного простоя.
5. Замена уплотнений: при обнаружении утечек замените уплотнительные прокладки.
6. Ремонт и замена: при обнаружении серьезных повреждений или износа задвижки необходимо произвести ее ремонт или замену.

Соблюдение этих простых правил позволит вам значительно продлить срок службы задвижек 30ч39р и обеспечить бесперебойную работу вашей трубопроводной системы.

Сравнение задвижек 30ч39р с другими типами задвижек

Существует множество различных типов задвижек, каждый из которых имеет свои преимущества и недостатки. Рассмотрим сравнение задвижек 30ч39р с некоторыми другими типами задвижек:

• Задвижки стальные: более прочные и долговечные, чем чугунные, но и более дорогие. Подходят для работы с высокими давлениями и температурами.
• Задвижки клиновые: обеспечивают более плотное перекрытие потока, чем параллельные задвижки.
• Задвижки параллельные: имеют более простую конструкцию, чем клиновые задвижки, но менее герметичны.
• Задвижки шиберные: предназначены для работы с загрязненными средами, но имеют высокое гидравлическое сопротивление.
• Задвижки поворотные дисковые (баттерфляй): компактные и легкие, но не обеспечивают полную герметичность.

Выбор типа задвижки зависит от конкретных условий эксплуатации и требований к герметичности и пропускной способности.

Примеры успешного применения задвижек 30ч39р

Задвижки 30ч39р успешно применяются в различных отраслях промышленности и в жилищно-коммунальном хозяйстве. Вот несколько примеров:

• Водоканал: использование задвижек 30ч39р для перекрытия участков водопроводной сети при проведении ремонтных работ. Благодаря своей надежности и простоте эксплуатации задвижки обеспечивают быстрое и эффективное перекрытие потока воды.
• Тепловая электростанция: использование задвижек 30ч39р для регулирования подачи теплоносителя в систему отопления города. Задвижки позволяют поддерживать оптимальную температуру в домах и квартирах.
• Нефтеперерабатывающий завод: использование задвижек 30ч39р для перекрытия потока нефти и нефтепродуктов в трубопроводах. Задвижки обеспечивают безопасность и предотвращают утечки.
• Сельскохозяйственное предприятие: использование задвижек 30ч39р в системе полива сельскохозяйственных культур. Задвижки позволяют регулировать подачу воды и обеспечивать равномерное орошение полей.

Эти примеры демонстрируют универсальность и эффективность задвижек 30ч39р в различных условиях эксплуатации.

В данной статье мы рассмотрели основные аспекты, касающиеся чугунных задвижек МЗВ 30ч39р, начиная от их конструкции и заканчивая правилами эксплуатации. Надеемся, что эта информация поможет вам сделать осознанный выбор при покупке и обеспечит надежную работу вашей трубопроводной системы. Помните, что правильный выбор и своевременное обслуживание – это залог долговечности и безопасности. Не пренебрегайте рекомендациями специалистов и соблюдайте правила эксплуатации. Только так вы сможете избежать проблем и обеспечить бесперебойную работу вашего оборудования.
