Задвижка – это тип запорной арматуры, широко используемый в различных трубопроводных системах для перекрытия или регулирования потока рабочей среды. Ее конструкция, как правило, включает в себя подвижный затвор, который перемещается перпендикулярно направлению потока. Благодаря своей простоте, надежности и относительно низкой стоимости, задвижка нашла широкое применение в самых разных отраслях промышленности, от водоснабжения и канализации до нефтегазовой промышленности. Понимание принципов работы и правильной маркировки задвижек критически важно для обеспечения безопасности и эффективности работы трубопроводных систем.
Принцип работы задвижки
Основной принцип работы задвижки заключается в перекрытии потока рабочей среды посредством перемещения затвора. В открытом положении затвор полностью поднят, обеспечивая беспрепятственный проход жидкости или газа. В закрытом положении затвор опускается, перекрывая проходное сечение трубопровода и останавливая поток. Управление затвором осуществляется вручную с помощью маховика или автоматически с помощью привода.
Типы задвижек

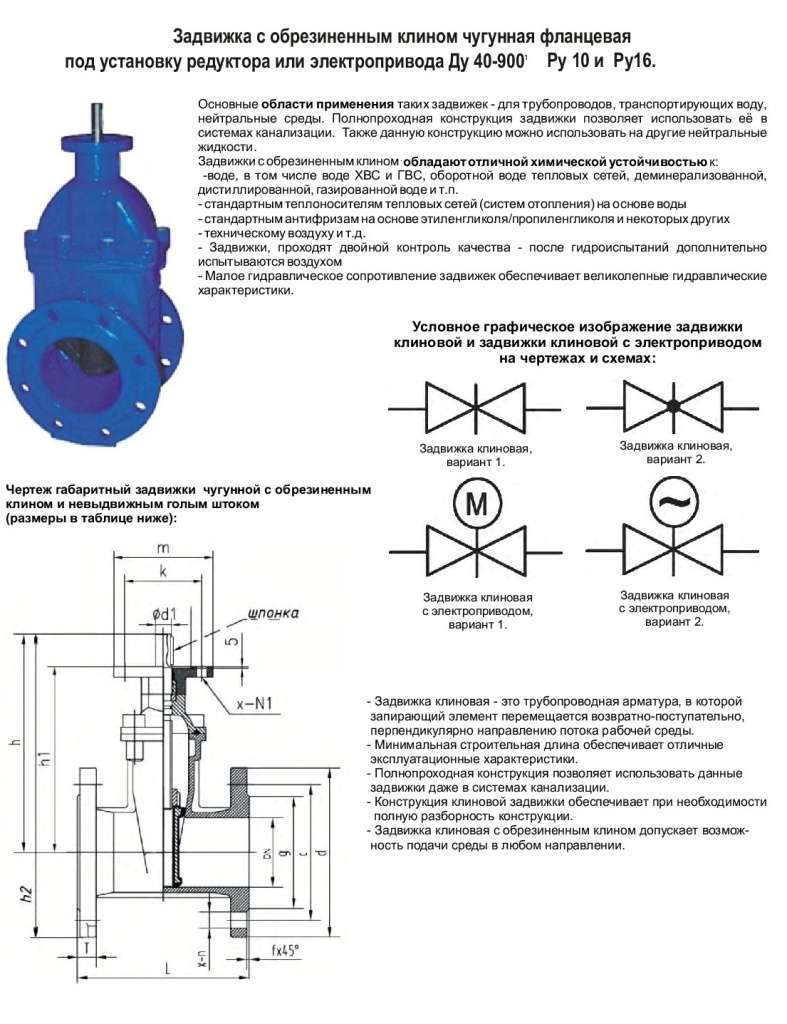

- Клиновые задвижки: Имеют клиновидный затвор, обеспечивающий плотное прилегание к уплотнительным поверхностям.
- Параллельные задвижки: Используют плоский затвор, перемещающийся параллельно уплотнительным поверхностям.
- Шиберные задвижки: Затвор выполнен в виде ножа или шибера, который врезается в поток рабочей среды.
Маркировка задвижек
Маркировка задвижек – это важный элемент, позволяющий идентифицировать изделие и получить информацию о его характеристиках. Она наносится на корпус задвижки и содержит следующие данные:
- Условное обозначение: Состоит из буквенно-цифрового кода, определяющего тип, конструкцию и основные параметры задвижки.
- Номинальное давление (PN): Максимальное избыточное давление рабочей среды, при котором задвижка может безопасно эксплуатироваться.
- Номинальный диаметр (DN): Внутренний диаметр проходного сечения задвижки.
- Материал корпуса: Указывает материал, из которого изготовлен корпус задвижки (например, сталь, чугун).
- Завод-изготовитель: Название или логотип предприятия, изготовившего задвижку.
- Дата изготовления: Год и месяц выпуска задвижки.
Например, маркировка может выглядеть так: 30ч6бр PN16 DN100 Сталь «Завод Арматур». Эта маркировка означает, что перед нами чугунная клиновая задвижка на давление 16 бар и диаметр 100 мм, изготовленная из стали на заводе «Завод Арматур».
Значение маркировки для правильной эксплуатации
Правильная расшифровка и учет маркировки задвижек необходимы для обеспечения безопасной и эффективной эксплуатации трубопроводных систем. Несоответствие характеристик задвижки параметрам рабочей среды может привести к авариям и повреждениям оборудования. Поэтому, перед установкой и эксплуатацией задвижки необходимо внимательно изучить ее маркировку и убедиться в ее соответствии требованиям проекта.
Сравнительная таблица основных параметров задвижек:
| Тип задвижки | Преимущества | Недостатки | Применение |
|---|---|---|---|
| Клиновая | Высокая герметичность, простота конструкции | Сложность ремонта уплотнительных поверхностей | Водоснабжение, нефтегазовая промышленность |
| Параллельная | Меньшее гидравлическое сопротивление | Меньшая герметичность по сравнению с клиновыми | Паропроводы, газопроводы |
| Шиберная | Простота конструкции, возможность работы с загрязненными средами | Низкая герметичность | Канализация, шламопроводы |
