Доменная печь – это сердце металлургического производства, где происходит сложный и многоступенчатый процесс восстановления железа из железорудного сырья. Этот процесс включает в себя не только химические реакции, но и тепло- и массообмен, а также гидродинамические явления. Понимание и оптимизация технологического процесса доменной печи критически важны для повышения эффективности производства, снижения затрат и улучшения качества конечного продукта – чугуна. В данной статье мы подробно рассмотрим основные характеристики технологического процесса доменной печи, включая подготовку сырья, химические реакции, распределение температур, отвод продуктов горения и шлака, а также методы контроля и управления процессом.
Подготовка сырья для доменной печи
Эффективность работы доменной печи во многом зависит от качества и подготовки сырья. Основными компонентами шихты являются железорудное сырье, топливо (кокс) и флюсы. Каждый из этих компонентов проходит предварительную обработку для обеспечения оптимальных условий для доменного процесса.
Железорудное сырье
Железорудное сырье может быть представлено в виде руды (например, магнетит, гематит, лимонит, сидерит) или концентратов. Руда, как правило, требует предварительного обогащения для повышения содержания железа и удаления пустой породы. Концентраты, получаемые после обогащения, имеют более высокое содержание железа и меньшее количество вредных примесей.
Подготовка железорудного сырья включает следующие этапы:
- Дробление и измельчение: Крупные куски руды измельчаются до необходимого размера для обеспечения равномерного распределения в печи и улучшения газопроницаемости шихты.
- Обогащение: Удаление пустой породы и вредных примесей (сера, фосфор) для повышения содержания железа.
- Окускование: Преобразование мелкой руды или концентратов в окатыши или агломерат для обеспечения оптимальной газопроницаемости и уменьшения пылеобразования в печи. Окатыши и агломерат имеют более высокую прочность и пористость, что способствует более эффективному восстановлению железа.
Топливо (кокс)
Кокс является основным топливом и восстановителем в доменной печи. Он обеспечивает необходимую температуру для протекания химических реакций и восстанавливает железо из оксидов. Качество кокса имеет решающее значение для эффективности доменного процесса. Кокс должен обладать высокой прочностью, низкой зольностью и содержанием серы, а также достаточной пористостью для обеспечения хорошей газопроницаемости.
Подготовка кокса включает следующие этапы:
- Коксование: Процесс нагрева каменного угля без доступа воздуха при температуре 1000-1100 °C. В результате происходит выделение летучих веществ и образование твердого остатка – кокса.
- Сортировка: Разделение кокса на фракции по размеру для обеспечения равномерного распределения в печи.
- Дробление (при необходимости): Крупные куски кокса дробятся до оптимального размера.
Флюсы
Флюсы добавляются в шихту для образования шлака, который связывает пустую породу и золу кокса, облегчая их удаление из печи. Основными флюсами являются известняк (CaCO3) и доломит (CaMg(CO3)2). Флюсы также регулируют химический состав шлака, обеспечивая оптимальные условия для восстановления железа.
Подготовка флюсов включает:
- Дробление и измельчение: Флюсы дробятся до необходимого размера для обеспечения равномерного распределения в печи и улучшения их взаимодействия с другими компонентами шихты.
- Прокаливание (иногда): Известняк может быть предварительно прокален для удаления углекислого газа и образования оксида кальция (CaO), что ускоряет образование шлака в печи.
Основные химические реакции в доменной печи
В доменной печи происходит сложный комплекс химических реакций, в результате которых железо восстанавливается из оксидов. Эти реакции можно разделить на несколько основных этапов, происходящих в различных зонах печи при различных температурах.
Восстановление железа
Основной целью доменного процесса является восстановление железа из оксидов, содержащихся в железорудном сырье. Восстановление железа происходит ступенчато, начиная с высших оксидов (Fe2O3, Fe3O4) и заканчивая металлическим железом (Fe). Основным восстановителем является монооксид углерода (CO), образующийся при неполном сгорании кокса.
Основные реакции восстановления железа:
- Восстановление высших оксидов:
- 3Fe2O3 + CO → 2Fe3O4 + CO2
- Fe3O4 + CO → 3FeO + CO2
- Восстановление закиси железа:
- FeO + CO → Fe + CO2
- Прямое восстановление железа (при высоких температурах):
- FeO + C → Fe + CO
Прямое восстановление железа происходит при высоких температурах в нижней части печи, где концентрация монооксида углерода недостаточна для полного восстановления. В этом случае углерод из кокса непосредственно восстанавливает железо из оксидов.
Горение кокса
Кокс является основным источником тепла и восстановителя в доменной печи. Горение кокса происходит в нижней части печи, в горне, куда подается горячий дутье. При сгорании кокса образуется диоксид углерода (CO2), который затем восстанавливается до монооксида углерода (CO) при взаимодействии с раскаленным коксом.
Основные реакции горения кокса:
- C + O2 → CO2
- CO2 + C → 2CO
Образовавшийся монооксид углерода поднимается вверх по печи и участвует в восстановлении железа из оксидов.
Образование шлака
Шлак образуется в результате взаимодействия флюсов с пустой породой руды и золой кокса. Шлак плавится при высоких температурах и стекает в горн печи, где отделяется от чугуна. Шлак выполняет важную функцию, связывая вредные примеси (сера, фосфор) и удаляя их из печи.
Основные реакции образования шлака:
- CaCO3 → CaO + CO2
- CaO + SiO2 → CaSiO3
- CaO + Al2O3 → CaAl2O4
Состав шлака регулируется путем изменения соотношения флюсов в шихте. Оптимальный состав шлака обеспечивает эффективное удаление вредных примесей и способствует нормальному ходу доменного процесса.
Взаимодействие чугуна с примесями
Расплавленный чугун, образующийся в нижней части печи, взаимодействует с углеродом, кремнием, марганцем, серой и фосфором. Содержание этих элементов в чугуне определяет его качество и свойства. В доменном процессе можно регулировать содержание этих элементов, изменяя состав шихты и условия плавки.
Распределение температур в доменной печи
Распределение температур в доменной печи имеет решающее значение для нормального хода технологического процесса. Температура в различных зонах печи определяет скорость и направление химических реакций, а также физические свойства шихты, шлака и чугуна; Температурный режим доменной печи поддерживается путем регулирования подачи горячего дутья и состава шихты.

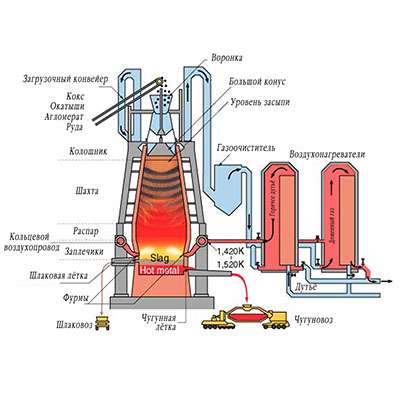

Зоны доменной печи
Доменную печь условно разделяют на несколько зон, в каждой из которых преобладают определенные химические реакции и температурные условия:
- Зона загрузки (колошник): Верхняя часть печи, где происходит загрузка шихты. Температура в этой зоне составляет 100-200 °C.
- Зона подогрева: Зона, где шихта подогревается восходящими газами; Температура в этой зоне составляет 200-800 °C.
- Зона восстановления: Основная зона восстановления железа, где происходят реакции восстановления оксидов железа монооксидом углерода. Температура в этой зоне составляет 800-1200 °C.
- Зона науглероживания: Зона, где происходит науглероживание железа, т.е. насыщение его углеродом. Температура в этой зоне составляет 1200-1400 °C.
- Зона плавления: Зона, где происходит плавление железа и шлака. Температура в этой зоне составляет 1400-1600 °C.
- Горн: Нижняя часть печи, где скапливается расплавленный чугун и шлак. Температура в этой зоне составляет 1500-1700 °C.
Факторы, влияющие на распределение температур
На распределение температур в доменной печи влияют следующие факторы:
- Температура горячего дутья: Повышение температуры горячего дутья приводит к увеличению температуры в горне и ускорению химических реакций.
- Состав шихты: Содержание кокса, железорудного сырья и флюсов влияет на тепловой баланс печи и распределение температур.
- Расход дутья: Увеличение расхода дутья приводит к интенсификации горения кокса и повышению температуры в горне.
- Влажность дутья: Повышение влажности дутья приводит к снижению температуры в горне, так как часть тепла затрачивается на разложение водяного пара.
Отвод продуктов горения и шлака
Эффективный отвод продуктов горения и шлака является важным условием для нормальной работы доменной печи. Продукты горения (колошниковый газ) отводятся через колошник печи и направляются на очистку и утилизацию. Шлак и чугун выпускаются из печи через летки, расположенные в горне.
Отвод колошникового газа
Колошниковый газ содержит большое количество монооксида углерода (CO), а также азот, диоксид углерода и другие газы. Колошниковый газ используется в качестве топлива для нагрева дутья и других целей. Перед использованием колошниковый газ очищается от пыли и других примесей.
Очистка колошникового газа осуществляется с помощью различных методов, включая:
- Механическая очистка: Использование циклонов и других аппаратов для удаления крупных частиц пыли.
- Мокрая очистка: Промывка газа водой для удаления мелких частиц пыли и растворимых газов.
- Электростатическая очистка: Использование электростатических фильтров для удаления мельчайших частиц пыли.
Выпуск чугуна и шлака
Чугун и шлак выпускаются из печи через летки, расположенные в горне. Летки открываются периодически, по мере накопления чугуна и шлака. Чугун направляется на дальнейшую переработку в сталь, а шлак используется в строительстве и других отраслях промышленности.
Выпуск чугуна и шлака осуществляется следующим образом:
- Открытие чугунной летки: Открытие отверстия в горне, через которое вытекает расплавленный чугун.
- Открытие шлаковой летки: Открытие отверстия в горне, расположенного выше чугунной летки, через которое вытекает шлак.
- Сбор чугуна и шлака: Сбор чугуна в специальные ковши и шлака в шлаковые чаши.
- Закрытие леток: Закрытие леток после окончания выпуска чугуна и шлака.
Контроль и управление доменным процессом
Эффективное управление доменным процессом требует постоянного контроля за основными параметрами процесса и оперативного реагирования на их изменения. Контроль осуществляется с помощью различных датчиков и приборов, установленных на печи. Управление процессом осуществляется путем изменения параметров шихты, дутья и других факторов.
Контролируемые параметры
К основным контролируемым параметрам доменного процесса относятся:
- Температура горячего дутья: Измеряется с помощью термопар, установленных в воздухонагревателях.
- Расход дутья: Измеряется с помощью расходомеров, установленных на воздуховодах.
- Давление в печи: Измеряется с помощью манометров, установленных на различных уровнях печи.
- Состав колошникового газа: Анализируется с помощью газоанализаторов, установленных на колошнике печи.
- Температура колошникового газа: Измеряется с помощью термопар, установленных на колошнике печи.
- Состав шлака и чугуна: Анализируется в лаборатории.
Методы управления
Управление доменным процессом осуществляется путем изменения следующих параметров:
- Состав шихты: Изменение соотношения кокса, железорудного сырья и флюсов.
- Расход дутья: Изменение количества воздуха, подаваемого в печь.
- Температура горячего дутья: Изменение температуры нагрева воздуха перед подачей в печь.
- Влажность дутья: Изменение влажности воздуха, подаваемого в печь.
- Добавка кислорода в дутье: Увеличение содержания кислорода в дутье для интенсификации горения кокса.
- Вдувание пылеугольного топлива (ПУТ): Вдувание измельченного угля в печь для частичной замены кокса.
Современные доменные печи оснащаются автоматизированными системами управления, которые позволяют поддерживать оптимальный режим работы печи и минимизировать отклонения от заданных параметров.
Оптимизация технологического процесса доменной печи является непрерывным процессом, направленным на повышение эффективности производства, снижение затрат и улучшение качества чугуна. Внедрение новых технологий, таких как вдувание пылеугольного топлива, использование кислородного дутья и автоматизированные системы управления, позволяет значительно повысить производительность доменных печей и снизить их негативное воздействие на окружающую среду. Понимание всех аспектов доменного производства позволяет инженерам и металлургам непрерывно совершенствовать технологический процесс и добиваться новых высот в производстве чугуна.
