Электрическая безопасность – это краеугольный камень любого современного производства‚ офиса или даже жилого дома. Защитное заземление оборудования играет в этом процессе ключевую роль‚ обеспечивая не только сохранность дорогостоящей техники‚ но и‚ что гораздо важнее‚ безопасность людей. Понимание принципов его работы и правильная установка – залог предотвращения несчастных случаев‚ связанных с поражением электрическим током. Эта статья подробно расскажет о том‚ что такое защитное заземление‚ зачем оно нужно‚ какие типы заземления существуют и как правильно его организовать.
Что такое защитное заземление?
Защитное заземление – это преднамеренное электрическое соединение металлических нетоковедущих частей электрооборудования с землей или с заземляющим проводником. Его основная задача – обеспечить безопасный путь для тока утечки в случае повреждения изоляции. Когда изоляция повреждается‚ металлический корпус оборудования может оказаться под напряжением. Если человек прикоснется к такому корпусу‚ он может получить удар электрическим током‚ который‚ в зависимости от силы тока и продолжительности воздействия‚ может привести к серьезным травмам или даже к летальному исходу. Заземление же создает путь наименьшего сопротивления для тока утечки‚ позволяя ему быстро стечь в землю. Это приводит к срабатыванию защитных устройств‚ таких как автоматические выключатели (автоматы) или устройства защитного отключения (УЗО)‚ которые отключают электропитание‚ предотвращая поражение электрическим током.
Принцип работы защитного заземления

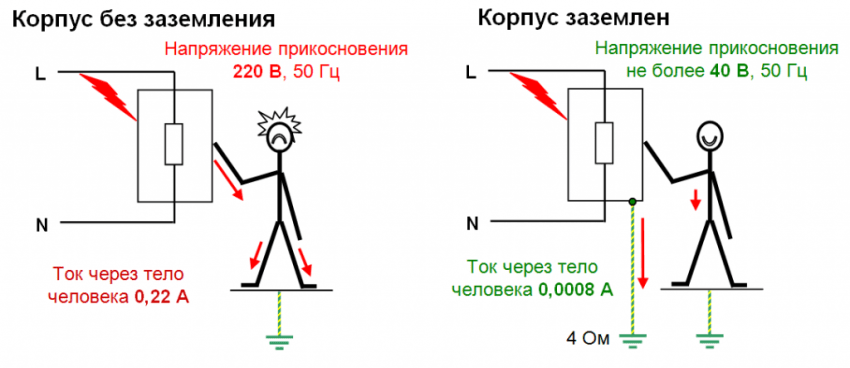

Представьте себе ситуацию: в стиральной машине повреждается изоляция проводника‚ и фазное напряжение попадает на корпус. Если машина не заземлена‚ корпус окажется под напряжением 220 В (в большинстве стран). Прикосновение к такому корпусу станет смертельно опасным. Но если машина заземлена‚ ток утечки потечет через заземляющий проводник в землю. Сопротивление заземляющего контура обычно очень низкое (не более 4 Ом)‚ поэтому ток утечки будет достаточно большим‚ чтобы вызвать срабатывание автомата или УЗО. Автомат или УЗО мгновенно обесточат цепь‚ предотвратив поражение электрическим током.
Зачем нужно защитное заземление?
Необходимость защитного заземления обусловлена несколькими факторами‚ которые напрямую связаны с безопасностью и надежностью работы электрооборудования:
- Защита от поражения электрическим током: Это основная и самая важная функция. Заземление обеспечивает безопасный путь для тока утечки‚ минимизируя риск поражения электрическим током при прикосновении к корпусу оборудования‚ оказавшемуся под напряжением.
- Предотвращение пожаров и взрывов: Токи утечки могут вызывать искрение и нагрев‚ что может привести к возгоранию или взрыву‚ особенно в помещениях с горючими материалами. Заземление помогает предотвратить такие ситуации.
- Обеспечение нормальной работы защитных устройств: Автоматические выключатели и УЗО работают эффективно только при наличии заземления. Заземление обеспечивает достаточно большой ток утечки для срабатывания этих устройств.
- Защита электронного оборудования от помех: Заземление может снижать уровень электромагнитных помех‚ которые могут влиять на работу чувствительного электронного оборудования.
- Снижение статического электричества: Заземление помогает отводить статические заряды‚ которые могут накапливаться на оборудовании и представлять опасность для людей и электронных компонентов.
Последствия отсутствия заземления
Отсутствие защитного заземления может привести к следующим негативным последствиям:
- Повышенный риск поражения электрическим током: Это самая очевидная и серьезная опасность.
- Выход из строя электрооборудования: Токи утечки могут повредить электронные компоненты и привести к преждевременному выходу оборудования из строя.
- Пожары и взрывы: Как уже упоминалось‚ токи утечки могут вызывать возгорания.
- Ложные срабатывания защитных устройств: В отсутствие заземления защитные устройства могут срабатывать ложно‚ нарушая работу оборудования.
- Увеличение уровня электромагнитных помех: Это может негативно сказаться на работе чувствительной электроники.
Типы систем заземления
Существуют различные типы систем заземления‚ которые различаются по способу заземления нейтрали источника питания и способу заземления корпусов электрооборудования. Наиболее распространенные типы:
TN-система
В TN-системе нейтраль источника питания (например‚ трансформатора) глухо заземлена. Это означает‚ что нейтраль непосредственно соединена с землей. Существует три подтипа TN-системы:
TN-S
В TN-S системе заземляющий проводник (PE) и нейтральный проводник (N) разделены на всем протяжении. Это означает‚ что PE проводник проложен отдельно от N проводника от источника питания до потребителя. TN-S система считается наиболее безопасной и надежной.
TN-C
В TN-C системе функции заземляющего и нейтрального проводников объединены в одном проводнике (PEN) на всем протяжении. Это означает‚ что PEN проводник выполняет одновременно функции защиты и обеспечения рабочего тока. TN-C система менее безопасна‚ чем TN-S‚ и ее применение ограничено.
TN-C-S
В TN-C-S системе функции заземляющего и нейтрального проводников объединены в одном проводнике (PEN) только на участке от источника питания до вводного устройства потребителя. Далее PEN проводник разделяется на PE и N проводники. TN-C-S система является компромиссом между TN-S и TN-C системами.
TT-система
В TT-системе нейтраль источника питания глухо заземлена‚ а корпуса электрооборудования заземлены через собственный заземлитель‚ электрически независимый от заземлителя нейтрали источника. TT-система требует обязательного использования УЗО для обеспечения безопасности.
IT-система
В IT-системе нейтраль источника питания изолирована от земли или заземлена через большое сопротивление. Корпуса электрооборудования заземлены. IT-система обычно используется в медицинских учреждениях и на промышленных предприятиях‚ где требуется повышенная надежность электроснабжения.
Как организовать защитное заземление?
Организация защитного заземления – ответственная задача‚ которую лучше доверить квалифицированным специалистам. Однако знание основных принципов и этапов поможет вам контролировать процесс и убедиться в правильности выполнения работ.
Этапы организации заземления
- Проектирование: На этом этапе определяется тип системы заземления‚ рассчитываются параметры заземляющего устройства‚ выбираются материалы и оборудование.
- Монтаж заземляющего контура: Заземляющий контур – это система металлических электродов‚ заглубленных в землю и соединенных между собой проводником. Обычно используются стальные или медные электроды.
- Подключение заземляющих проводников: Заземляющие проводники соединяют корпуса электрооборудования с заземляющим контуром.
- Проверка и испытания: После монтажа необходимо проверить сопротивление заземляющего контура и убедиться в надежности соединений.
Требования к заземляющему контуру
Заземляющий контур должен соответствовать определенным требованиям‚ чтобы эффективно выполнять свою функцию:
- Низкое сопротивление: Сопротивление заземляющего контура должно быть минимальным‚ чтобы обеспечить быстрый отвод тока утечки. Обычно требуется сопротивление не более 4 Ом.
- Надежность: Заземляющий контур должен быть устойчив к коррозии и механическим повреждениям.
- Достаточная площадь контакта с землей: Электроды заземления должны иметь достаточную площадь контакта с землей для эффективного отвода тока.
Выбор материалов и оборудования
При выборе материалов и оборудования для заземления необходимо учитывать следующие факторы:
- Материал электродов: Сталь – наиболее распространенный материал‚ но медь обладает лучшей коррозионной стойкостью.
- Сечение заземляющих проводников: Сечение проводников должно быть достаточным для пропускания тока утечки.
- Тип соединений: Соединения должны быть надежными и устойчивыми к коррозии.
Обслуживание и проверка заземления
Защитное заземление требует регулярного обслуживания и проверки для обеспечения его надежной работы. Необходимо периодически проверять сопротивление заземляющего контура и состояние заземляющих проводников. При обнаружении повреждений или отклонений от нормы необходимо немедленно принимать меры по их устранению.
Периодичность проверок
Периодичность проверок заземления зависит от типа оборудования и условий эксплуатации. Обычно рекомендуется проводить проверки не реже одного раза в год. В особо ответственных случаях (например‚ в медицинских учреждениях) проверки могут проводиться чаще.
Методы проверки
Для проверки заземления используются специальные приборы – измерители сопротивления заземления. Эти приборы позволяют измерить сопротивление заземляющего контура и убедиться в его соответствии нормативным требованиям.
Законодательные и нормативные требования
Организация и эксплуатация защитного заземления регламентируются различными законодательными и нормативными документами. В России основными документами являются:
- Правила устройства электроустановок (ПУЭ): ПУЭ содержат основные требования к проектированию‚ монтажу и эксплуатации электроустановок‚ включая требования к заземлению.
- ГОСТ Р 50571: Серия стандартов‚ устанавливающих требования к электроустановкам зданий.
- Технические регламенты: Технические регламенты содержат обязательные требования к безопасности электрооборудования.
Соблюдение этих требований является обязательным для всех организаций и предприятий‚ эксплуатирующих электроустановки.
Правильное понимание и реализация защитного заземления – это не просто техническая необходимость‚ а критически важный аспект обеспечения безопасности людей и сохранности имущества. Инвестиции в качественное заземление окупаются сторицей‚ предотвращая несчастные случаи и дорогостоящие поломки оборудования. Не стоит пренебрегать этим важным элементом электробезопасности‚ доверяя его организацию и обслуживание только квалифицированным специалистам. Помните‚ что ваша безопасность и безопасность окружающих – в ваших руках.
Защитное заземление – это ключевой элемент системы электробезопасности‚ и его правильная организация и обслуживание критически важны. Пренебрежение требованиями к заземлению может привести к серьезным последствиям‚ включая поражение электрическим током и пожары. Поэтому необходимо уделять должное внимание этому аспекту и доверять работы только квалифицированным специалистам. Обеспечение надежного защитного заземления – это инвестиция в вашу безопасность и сохранность вашего имущества.
