Электричество – неотъемлемая часть нашей современной жизни, и учет его потребления играет важную роль как для поставщиков, так и для потребителей. Счетчики электроэнергии, эти небольшие, но мощные устройства, обеспечивают точное измерение потребляемой энергии, позволяя нам контролировать расходы и эффективно использовать ресурсы. Понимание принципов работы и схем подключения счетчиков электроэнергии может быть полезным как для профессиональных электриков, так и для людей, желающих расширить свои знания в области электротехники. В этой статье мы подробно рассмотрим различные типы счетчиков, схемы их подключения и важные аспекты, которые необходимо учитывать при работе с ними.
Основные типы счетчиков электроэнергии
Существует несколько основных типов счетчиков электроэнергии, каждый из которых имеет свои особенности и применение. Рассмотрим наиболее распространенные из них:
Индукционные (электромеханические) счетчики
Индукционные счетчики – это классический тип счетчиков, которые работают по принципу взаимодействия магнитных полей. Они состоят из вращающегося алюминиевого диска, скорость вращения которого пропорциональна потребляемой мощности. Диск вращает счетный механизм, который отображает показания потребленной электроэнергии.
Преимущества индукционных счетчиков:
- Простота конструкции и высокая надежность.
- Низкая стоимость.
- Устойчивость к перепадам напряжения.
Недостатки индукционных счетчиков:
- Относительно низкая точность по сравнению с электронными счетчиками.
- Сложность учета реактивной энергии.
- Механический износ.
Электронные счетчики
Электронные счетчики – это современный тип счетчиков, которые используют электронные компоненты для измерения и учета электроэнергии. Они более точные, чем индукционные счетчики, и обладают расширенными функциональными возможностями, такими как учет по тарифным зонам, хранение данных и возможность дистанционной передачи данных.
Преимущества электронных счетчиков:
- Высокая точность.
- Возможность учета активной и реактивной энергии.
- Учет по тарифным зонам.
- Хранение данных и дистанционная передача данных.
- Более компактные размеры.
Недостатки электронных счетчиков:
- Более высокая стоимость по сравнению с индукционными счетчиками.
- Более чувствительны к перепадам напряжения и электромагнитным помехам.
Гибридные счетчики
Гибридные счетчики – это комбинация индукционных и электронных технологий. Они используют индукционный механизм для измерения электроэнергии, но оснащены электронным счетным механизмом и дополнительными функциями, такими как учет по тарифным зонам и хранение данных.
Основные схемы подключения счетчиков электроэнергии
Подключение счетчика электроэнергии – ответственная задача, требующая соблюдения правил безопасности и нормативных требований. Рассмотрим основные схемы подключения:
Прямое подключение
Прямое подключение – это наиболее распространенный способ подключения счетчиков электроэнергии. При прямом подключении счетчик подключается непосредственно к питающей сети, и весь ток нагрузки проходит через него. Эта схема используется для счетчиков с небольшим номинальным током (обычно до 100 А).

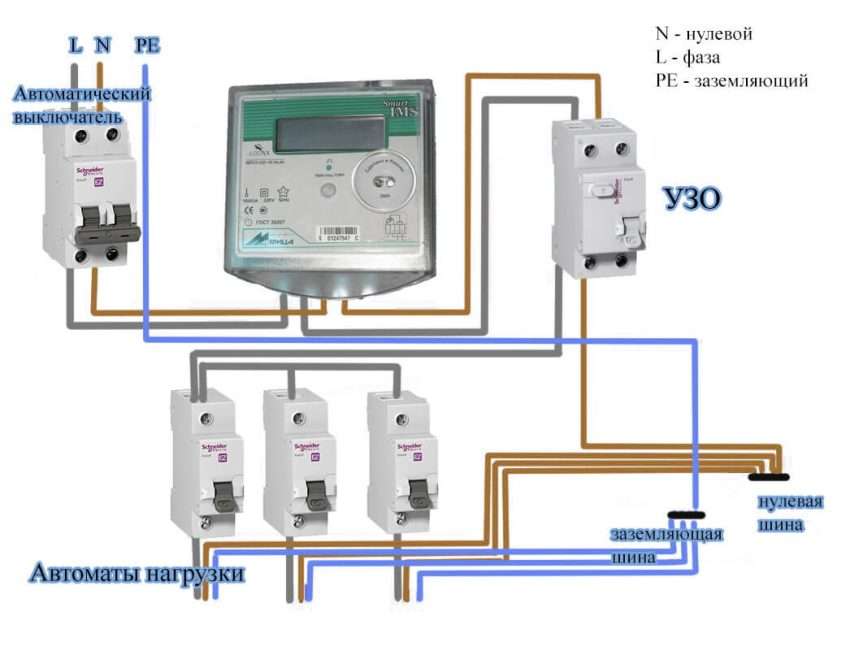

Схема прямого подключения включает в себя:
- Вводной автоматический выключатель.
- Счетчик электроэнергии;
- Распределительный щиток с автоматическими выключателями для отдельных групп потребителей.
- Заземление.
Важно: При прямом подключении необходимо правильно выбрать сечение проводов, чтобы они выдерживали максимальный ток нагрузки.
Подключение через трансформаторы тока
Подключение через трансформаторы тока используется для счетчиков с большим номинальным током (более 100 А). В этом случае ток нагрузки не проходит непосредственно через счетчик, а измеряется с помощью трансформаторов тока. Трансформаторы тока преобразуют большой ток в меньший, который измеряется счетчиком. Коэффициент трансформации трансформаторов тока учитывается при расчете потребленной электроэнергии;
Схема подключения через трансформаторы тока включает в себя:
- Вводной автоматический выключатель.
- Трансформаторы тока.
- Счетчик электроэнергии.
- Испытательная коробка (для проверки и обслуживания счетчика).
- Распределительный щиток.
- Заземление.
Важно: При подключении через трансформаторы тока необходимо правильно выбрать трансформаторы тока с соответствующим коэффициентом трансформации.
Подключение трехфазных счетчиков
Трехфазные счетчики используются для учета электроэнергии в трехфазных сетях. Существуют различные схемы подключения трехфазных счетчиков, в зависимости от типа сети и способа учета электроэнергии.
Основные схемы подключения трехфазных счетчиков:
- Прямое подключение (для счетчиков с небольшим номинальным током).
- Подключение через трансформаторы тока (для счетчиков с большим номинальным током).
- Подключение по схеме «звезда».
- Подключение по схеме «треугольник».
Важно: При подключении трехфазных счетчиков необходимо строго соблюдать схему подключения и полярность подключения трансформаторов тока, чтобы обеспечить правильный учет электроэнергии.
Важные аспекты при работе со схемами счетчиков электроэнергии
При работе со схемами счетчиков электроэнергии необходимо учитывать следующие важные аспекты:
Безопасность
Работа с электроэнергией – это потенциально опасное занятие, поэтому необходимо строго соблюдать правила безопасности. Перед началом работы необходимо отключить электропитание и убедиться в отсутствии напряжения на токоведущих частях. Использовать только исправный инструмент с изолированными рукоятками. Не работать в сырых помещениях или во время дождя. При необходимости обратиться к квалифицированному электрику.
Нормативные требования
Подключение и установка счетчиков электроэнергии должны соответствовать требованиям нормативных документов, таких как ПУЭ (Правила устройства электроустановок) и другие нормативные акты. Необходимо получить разрешение на подключение от энергоснабжающей организации.
Выбор счетчика
При выборе счетчика электроэнергии необходимо учитывать тип сети (однофазная или трехфазная), номинальный ток, класс точности, наличие дополнительных функций (учет по тарифным зонам, хранение данных, дистанционная передача данных) и другие параметры. Рекомендуется выбирать счетчики, соответствующие требованиям ГОСТ и имеющие сертификат соответствия.
Правильный монтаж
Счетчик электроэнергии должен быть установлен в соответствии с инструкцией производителя и нормативными требованиями. Необходимо обеспечить надежное крепление счетчика и правильное подключение проводов. После установки счетчика необходимо проверить его работоспособность и правильность показаний.
Регулярная проверка и обслуживание
Счетчики электроэнергии требуют регулярной проверки и обслуживания. Необходимо периодически проверять показания счетчика и сравнивать их с показаниями энергоснабжающей организации. При обнаружении неисправностей или отклонений в показаниях необходимо обратиться к квалифицированному электрику.
Распространенные ошибки при подключении счетчиков электроэнергии
При подключении счетчиков электроэнергии могут возникать различные ошибки, которые могут привести к неправильному учету электроэнергии или даже к аварийным ситуациям. Рассмотрим наиболее распространенные ошибки:
- Неправильный выбор сечения проводов.
- Неправильное подключение проводов (перепутывание фазы и нуля, нарушение полярности).
- Неправильный выбор трансформаторов тока (несоответствие коэффициента трансформации).
- Недостаточное затягивание контактов.
- Неправильная установка счетчика (нарушение вертикальности, недостаточное крепление).
- Повреждение изоляции проводов.
Чтобы избежать этих ошибок, необходимо внимательно изучить схему подключения, использовать качественные материалы и инструмент, и соблюдать правила безопасности.
Современные тенденции в учете электроэнергии
В настоящее время в учете электроэнергии наблюдаются следующие тенденции:
- Внедрение интеллектуальных счетчиков (smart meters), которые обеспечивают двустороннюю связь с энергоснабжающей организацией и позволяют дистанционно считывать показания, управлять нагрузкой и выявлять несанкционированное потребление электроэнергии.
- Использование цифровых технологий для обработки и анализа данных об электропотреблении.
- Развитие систем автоматизированного учета электроэнергии (АСКУЭ), которые позволяют собирать, обрабатывать и анализировать данные об электропотреблении в режиме реального времени.
- Внедрение энергоэффективных технологий и оборудования, которые позволяют снизить потребление электроэнергии.
Эти тенденции направлены на повышение точности учета электроэнергии, снижение потерь, повышение эффективности использования электроэнергии и улучшение качества обслуживания потребителей.
Таким образом, понимание схем для счетчиков электроэнергии является ключевым фактором для обеспечения правильного учета потребляемой энергии и безопасной эксплуатации электроустановок. От выбора подходящего типа счетчика до правильного монтажа и регулярного обслуживания, каждый этап играет важную роль в обеспечении надежной и точной работы системы учета электроэнергии. Современные технологии, такие как интеллектуальные счетчики и системы автоматизированного учета, открывают новые возможности для повышения эффективности и снижения потерь в электроэнергетике. Постоянное совершенствование знаний и навыков в этой области позволит как профессионалам, так и обычным потребителям эффективно управлять энергопотреблением и снижать свои расходы. Следуя нормативным требованиям и соблюдая правила безопасности, можно обеспечить надежную и безопасную работу системы учета электроэнергии на долгие годы.
