Сечение заземления для оборудования: как правильно выбрать и рассчитать

Правильный выбор сечения заземления для оборудования – это критически важный аспект обеспечения электробезопасности на любом объекте‚ будь то промышленное предприятие‚ офисное здание или жилой дом․ Недостаточное сечение проводника заземления может привести к серьезным последствиям‚ включая поражение электрическим током и возникновение пожара․ Поэтому‚ необходимо тщательно подходить к расчету и выбору сечения‚ учитывая все факторы‚ влияющие на его эффективность и безопасность․ В этой статье мы подробно рассмотрим все аспекты‚ связанные с сечением заземления‚ начиная от основных понятий и заканчивая практическими рекомендациями по выбору и монтажу․

Основные понятия и определения

Прежде чем приступить к рассмотрению вопросов‚ связанных с выбором сечения заземления‚ необходимо четко понимать основные понятия и определения‚ используемые в этой области․ Заземление – это преднамеренное электрическое соединение определенной точки электрической сети‚ электроустановки или оборудования с заземляющим устройством․ Заземляющее устройство‚ в свою очередь‚ представляет собой совокупность заземлителя и заземляющих проводников․

Заземлитель

Заземлитель – это проводящая часть или совокупность проводящих частей‚ находящихся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду․ Заземлители могут быть естественными (например‚ металлические конструкции зданий‚ трубопроводы) и искусственными (например‚ стальные стержни‚ зарытые в землю)․

Заземляющий проводник

Заземляющий проводник – это проводник‚ соединяющий заземляемую часть электроустановки или оборудования с заземлителем․ Именно по этому проводнику протекает ток короткого замыкания на землю‚ который должен быть отведен в землю для обеспечения безопасности․

Защитное заземление

Защитное заземление – это заземление‚ выполняемое в целях электробезопасности․ Его основная задача – снижение напряжения прикосновения до безопасного уровня в случае повреждения изоляции и возникновения короткого замыкания на корпус оборудования․

Рабочее заземление

Рабочее заземление – это заземление‚ выполняемое для обеспечения нормальной работы электроустановки или оборудования․ Оно может быть необходимо для правильного функционирования схем защиты‚ автоматики и других устройств․

Нормативные требования к сечению заземления

Выбор сечения заземления для оборудования должен соответствовать требованиям действующих нормативных документов‚ в частности‚ Правилам устройства электроустановок (ПУЭ) и другим стандартам․ Эти документы устанавливают минимально допустимые значения сечений заземляющих проводников в зависимости от различных факторов‚ таких как ток короткого замыкания‚ материал проводника и условия эксплуатации․

ПУЭ (Правила устройства электроустановок)

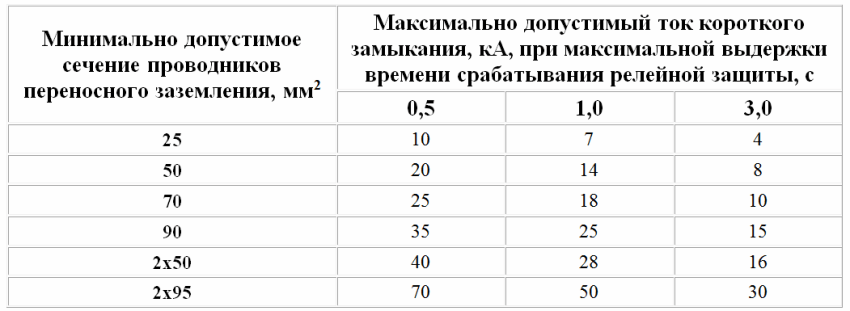

ПУЭ являются основным нормативным документом‚ регламентирующим требования к заземлению электроустановок․ В частности‚ в ПУЭ приводятся таблицы‚ определяющие минимально допустимые сечения заземляющих проводников в зависимости от номинального тока защитного аппарата (автоматического выключателя или предохранителя)‚ защищающего данную электроустановку․

ГОСТ Р 50571

ГОСТ Р 50571 – это серия стандартов‚ гармонизированных с международными стандартами МЭК (IEC)‚ которые также содержат требования к заземлению электроустановок․ Эти стандарты более подробно рассматривают вопросы выбора сечения заземляющих проводников в зависимости от ожидаемого тока короткого замыкания и времени его протекания․

Другие нормативные документы

В зависимости от типа электроустановки и условий эксплуатации‚ могут применяться и другие нормативные документы‚ устанавливающие требования к заземлению․ Например‚ для электроустановок во взрывоопасных зонах действуют специальные правила‚ предусматривающие более строгие требования к заземлению․

Факторы‚ влияющие на выбор сечения заземления

При выборе сечения заземления для оборудования необходимо учитывать ряд факторов‚ которые могут существенно повлиять на его эффективность и безопасность․ Основными факторами являются:

• Ток короткого замыкания: Чем выше ток короткого замыкания‚ тем больше должно быть сечение заземляющего проводника‚ чтобы обеспечить его безопасный отвод в землю․
• Время отключения защитного аппарата: Чем быстрее отключается защитный аппарат при возникновении короткого замыкания‚ тем меньше может быть сечение заземляющего проводника․
• Материал проводника: Разные материалы имеют разную проводимость и теплостойкость․ Например‚ медный проводник может иметь меньшее сечение‚ чем стальной‚ при одинаковой проводимости․
• Условия эксплуатации: В условиях повышенной влажности‚ температуры или агрессивной среды необходимо использовать проводники с повышенной коррозионной стойкостью и увеличенным сечением․
• Тип заземляющей системы: В зависимости от типа заземляющей системы (TN-C‚ TN-S‚ TN-C-S‚ TT‚ IT) применяются различные требования к сечению заземляющих проводников․

Расчет тока короткого замыкания

Расчет тока короткого замыкания является одним из ключевых этапов при выборе сечения заземления․ Ток короткого замыкания зависит от мощности источника питания‚ сопротивления трансформатора‚ сопротивления кабельной линии и других факторов․ Для точного расчета необходимо использовать специальные методики и программное обеспечение․

Влияние материала проводника

Материал проводника оказывает существенное влияние на выбор сечения заземления․ Медные проводники обладают более высокой проводимостью‚ чем стальные‚ поэтому при одинаковой проводимости медный проводник может иметь меньшее сечение․ Однако‚ стальные проводники более устойчивы к механическим повреждениям и имеют более низкую стоимость․

Учет условий эксплуатации

Условия эксплуатации также необходимо учитывать при выборе сечения заземления․ В условиях повышенной влажности или агрессивной среды необходимо использовать проводники с повышенной коррозионной стойкостью‚ например‚ оцинкованные или медные проводники․ Кроме того‚ в таких условиях рекомендуется увеличивать сечение проводника для компенсации возможной коррозии․

Методы расчета сечения заземления

Существует несколько методов расчета сечения заземления‚ которые позволяют определить минимально допустимое сечение проводника‚ обеспечивающее безопасный отвод тока короткого замыкания в землю․ Основными методами являются:

• Расчет по допустимому нагреву: Этот метод основан на определении сечения проводника‚ при котором его нагрев под воздействием тока короткого замыкания не превысит допустимого значения․
• Расчет по механической прочности: Этот метод основан на определении сечения проводника‚ которое обеспечивает достаточную механическую прочность для выдерживания механических нагрузок‚ возникающих при коротком замыкании․
• Расчет по падению напряжения: Этот метод основан на определении сечения проводника‚ при котором падение напряжения на нем не превысит допустимого значения․

Расчет по допустимому нагреву

Расчет по допустимому нагреву является наиболее распространенным методом расчета сечения заземления․ Он основан на следующем уравнении:

S = (I * sqrt(t)) / (k * sqrt(Tmax ౼ T0))

где:

• S – сечение проводника‚ мм²
• I – ток короткого замыкания‚ А
• t – время отключения защитного аппарата‚ с
• k – коэффициент‚ зависящий от материала проводника
• Tmax – максимально допустимая температура нагрева проводника‚ °C
• T0 – начальная температура проводника‚ °C

Коэффициент k зависит от материала проводника и указывается в нормативных документах․ Например‚ для медных проводников k = 226‚ для алюминиевых – k = 148‚ для стальных – k = 78․

Расчет по механической прочности

Расчет по механической прочности необходим для обеспечения достаточной механической прочности заземляющего проводника‚ особенно в условиях возможных механических воздействий․ Минимальное сечение стального заземляющего проводника‚ как правило‚ составляет 50 мм²․

Расчет по падению напряжения

Расчет по падению напряжения необходим для обеспечения достаточного уровня напряжения на заземляемом оборудовании при возникновении короткого замыкания․ Падение напряжения на заземляющем проводнике не должно превышать допустимого значения‚ которое обычно составляет несколько вольт․

Практические рекомендации по выбору сечения заземления

При выборе сечения заземления для оборудования рекомендуеться придерживаться следующих практических рекомендаций:

1. Определите ток короткого замыкания в точке заземления․
2. Выберите материал заземляющего проводника (медь‚ сталь и т․д․)․
3. Определите время отключения защитного аппарата․
4. Рассчитайте минимально допустимое сечение заземляющего проводника по формуле‚ приведенной выше․
5. Проверьте‚ соответствует ли выбранное сечение требованиям нормативных документов (ПУЭ‚ ГОСТ Р 50571)․
6. Учитывайте условия эксплуатации (влажность‚ температура‚ агрессивная среда)․
7. При необходимости увеличьте сечение проводника для обеспечения дополнительной безопасности и надежности․

Примеры расчета сечения заземления

Рассмотрим несколько примеров расчета сечения заземления для различного оборудования:

Пример 1: Необходимо выбрать сечение медного заземляющего проводника для электроустановки с током короткого замыкания 10 кА и временем отключения защитного аппарата 0‚1 с․ Допустимая температура нагрева медного проводника составляет 160 °C‚ начальная температура – 30 °C․ Используя формулу‚ приведенную выше‚ получаем:

S = (10000 * sqrt(0‚1)) / (226 * sqrt(160 ౼ 30)) ≈ 26 мм²

Согласно ПУЭ‚ минимальное сечение медного заземляющего проводника для тока 10 кА составляет 25 мм²․ Таким образом‚ можно выбрать медный проводник сечением 25 мм²․

Пример 2: Необходимо выбрать сечение стального заземляющего проводника для электроустановки с током короткого замыкания 5 кА и временем отключения защитного аппарата 0‚2 с․ Допустимая температура нагрева стального проводника составляет 300 °C‚ начальная температура – 30 °C․ Используя формулу‚ приведенную выше‚ получаем:

S = (5000 * sqrt(0‚2)) / (78 * sqrt(300 ⎻ 30)) ≈ 40 мм²

Согласно ПУЭ‚ минимальное сечение стального заземляющего проводника для тока 5 кА составляет 50 мм²․ Таким образом‚ необходимо выбрать стальной проводник сечением 50 мм²․

Ошибки при выборе сечения заземления

При выборе сечения заземления часто допускаются ошибки‚ которые могут привести к серьезным последствиям․ Наиболее распространенными ошибками являются:

• Неправильный расчет тока короткого замыкания: Неточный расчет тока короткого замыкания может привести к выбору недостаточного сечения заземляющего проводника․
• Игнорирование условий эксплуатации: Неучет условий эксплуатации (влажность‚ температура‚ агрессивная среда) может привести к преждевременной коррозии и разрушению заземляющего проводника․
• Использование некачественных материалов: Использование некачественных материалов для заземляющих проводников может привести к их быстрому износу и потере эффективности․
• Неправильный монтаж заземляющих устройств: Неправильный монтаж заземляющих устройств может привести к увеличению сопротивления заземления и снижению эффективности защиты․

Последствия неправильного выбора сечения заземления

Неправильный выбор сечения заземления может привести к следующим последствиям:

• Поражение электрическим током․
• Возникновение пожара․
• Выход из строя оборудования․
• Нарушение нормальной работы электроустановки․
• Снижение надежности электроснабжения․

Монтаж и эксплуатация заземляющих устройств

Правильный монтаж и эксплуатация заземляющих устройств являются важными условиями обеспечения электробезопасности․ При монтаже необходимо соблюдать требования нормативных документов и рекомендации производителей оборудования․ В процессе эксплуатации необходимо регулярно проводить проверки состояния заземляющих устройств и своевременно устранять выявленные дефекты․

Требования к монтажу

При монтаже заземляющих устройств необходимо соблюдать следующие требования:

• Заземляющие проводники должны быть надежно соединены между собой и с заземлителем․
• Соединения должны быть защищены от коррозии․
• Заземляющие проводники должны быть проложены таким образом‚ чтобы исключить возможность их механического повреждения․
• Сопротивление заземляющего устройства должно соответствовать требованиям нормативных документов․

Проверка состояния заземляющих устройств

В процессе эксплуатации необходимо регулярно проводить проверки состояния заземляющих устройств․ Проверка должна включать в себя:

• Измерение сопротивления заземления․
• Осмотр заземляющих проводников и соединений на предмет коррозии и механических повреждений․
• Проверку надежности соединений․

Результаты проверки должны быть зафиксированы в протоколе․ При выявлении дефектов необходимо своевременно принимать меры по их устранению․

Выбор правильного сечения заземления для оборудования – это сложная задача‚ требующая учета множества факторов․ Необходимо тщательно изучить нормативные документы‚ провести точные расчеты и учитывать условия эксплуатации․ Только в этом случае можно обеспечить надежную защиту от поражения электрическим током и предотвратить возникновение пожара․ Не стоит пренебрегать безопасностью‚ ведь это самое главное․

Итак‚ мы рассмотрели все аспекты‚ связанные с выбором сечения заземления․ Надеемся‚ что эта информация поможет вам в вашей работе․ Помните‚ что безопасность – это приоритет‚ и правильный выбор сечения заземления играет в этом ключевую роль․ В случае сомнений‚ всегда обращайтесь к квалифицированным специалистам․ Они помогут вам сделать правильный выбор и обеспечить безопасную эксплуатацию электрооборудования․
