В современном мире автоматизации промышленных процессов электроприводные задвижки играют ключевую роль. Эти устройства позволяют удаленно и точно контролировать потоки жидкостей, газов и сыпучих материалов в трубопроводах. Они незаменимы в нефтегазовой отрасли, энергетике, водоснабжении и многих других областях, где требуется надежное и эффективное управление потоком рабочей среды. Разберемся же, что собой представляет электроприводная задвижка, каковы ее основные компоненты и принцип действия.
Что такое электроприводная задвижка?
Электроприводная задвижка – это запорная арматура, предназначенная для перекрытия или регулирования потока рабочей среды в трубопроводе, в которой управление запорным элементом (затвором) осуществляется посредством электрического привода. В отличие от ручных задвижек, требующих физического усилия оператора для открытия и закрытия, электроприводные задвижки автоматизированы и могут управляться дистанционно, что значительно повышает эффективность и безопасность технологических процессов.

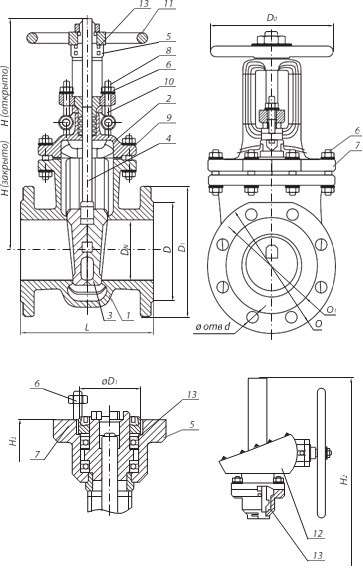

Основные компоненты электроприводной задвижки:
- Корпус задвижки: Основная часть, обеспечивающая герметичность и прочность конструкции. Обычно изготавливается из чугуна, стали или нержавеющей стали, в зависимости от условий эксплуатации и свойств рабочей среды.
- Затвор (диск, клин или шибер): Элемент, непосредственно перекрывающий поток рабочей среды. Конструкция затвора зависит от типа задвижки и может быть клиновой, параллельной, шиберной или поворотной.
- Шпиндель: Деталь, передающая усилие от привода к затвору. Шпиндель может быть выдвижным или невыдвижным.
- Электропривод: Устройство, преобразующее электрическую энергию в механическое движение, необходимое для открытия и закрытия задвижки. Электроприводы могут быть различных типов (многооборотные, однооборотные, с концевыми выключателями и т.д.) и характеристик, в зависимости от требований к скорости, крутящему моменту и точности управления.
- Редуктор (в большинстве случаев): Устройство, предназначенное для уменьшения скорости вращения электропривода и увеличения крутящего момента, передаваемого на шпиндель задвижки. Редуктор обеспечивает необходимое усилие для преодоления сопротивления рабочей среды и надежного перекрытия потока.
- Система управления: Комплекс устройств и программного обеспечения, обеспечивающий управление электроприводом и контроль положения затвора. Система управления может включать в себя контроллеры, датчики положения, пускатели, реле и другие компоненты.
Принцип работы электроприводной задвижки
Принцип работы электроприводной задвижки достаточно прост, но эффективен. При подаче электрического сигнала на электропривод он начинает вращаться. Вращение передается через редуктор (если он есть) на шпиндель задвижки. Вращение шпинделя приводит к перемещению затвора (диска, клина или шибера) перпендикулярно потоку рабочей среды. В зависимости от направления вращения шпинделя, затвор либо открывает проход для потока, либо полностью перекрывает его.
Система управления электроприводной задвижкой позволяет контролировать процесс открытия и закрытия, а также отслеживать положение затвора. Датчики положения, установленные на задвижке, передают информацию о текущем состоянии затвора на контроллер, который может регулировать скорость и усилие электропривода, а также выдавать сигналы о неисправностях.
Типы электроприводных задвижек
Существует несколько основных типов электроприводных задвижек, отличающихся конструкцией затвора и областью применения:
- Клиновые задвижки: Затвор выполнен в виде клина, который плотно прилегает к седлам корпуса, обеспечивая герметичное перекрытие потока. Клиновые задвижки используются для работы с различными средами, включая воду, пар, масло и газ.
- Параллельные задвижки: Затвор состоит из двух параллельных дисков, которые прижимаются к седлам корпуса под давлением рабочей среды. Параллельные задвижки применяются в основном для работы с водой и паром.
- Шиберные задвижки: Затвор представляет собой плоскую пластину (шибер), которая перемещается перпендикулярно потоку рабочей среды. Шиберные задвижки используются для работы с сыпучими материалами, пульпой и другими загрязненными средами.
- Поворотные задвижки (дисковые затворы): Затвор выполнен в виде диска, который поворачивается вокруг своей оси, перекрывая или открывая проход для потока. Поворотные задвижки применяются в системах водоснабжения, отопления и вентиляции.
Преимущества использования электроприводных задвижек
Использование электроприводных задвижек предоставляет целый ряд преимуществ по сравнению с ручными задвижками, что делает их незаменимыми во многих отраслях промышленности:
Автоматизация и дистанционное управление
Одним из главных преимуществ электроприводных задвижек является возможность автоматизации и дистанционного управления. Операторы могут контролировать и регулировать поток рабочей среды из удаленного пункта управления, что повышает эффективность и безопасность технологических процессов. Автоматизация позволяет снизить трудозатраты и исключить человеческий фактор из процесса управления.
Повышение безопасности
Электроприводные задвижки позволяют избежать прямого контакта оператора с опасными средами, такими как агрессивные химические вещества, высокотемпературные жидкости или газы под высоким давлением. Дистанционное управление снижает риск травм и профессиональных заболеваний, связанных с ручным управлением задвижками.
Высокая точность и надежность
Электроприводные задвижки обеспечивают высокую точность и надежность управления потоком рабочей среды. Система управления позволяет точно регулировать положение затвора и поддерживать заданные параметры технологического процесса. Использование качественных материалов и компонентов обеспечивает длительный срок службы задвижки и минимизирует риск поломок.
Улучшение энергоэффективности
Электроприводные задвижки позволяют оптимизировать расход энергии за счет автоматического управления потоком рабочей среды. Система управления может регулировать производительность насосов и других устройств в зависимости от текущих потребностей, что снижает потребление электроэнергии и уменьшает затраты на эксплуатацию.
Интеграция в системы автоматизированного управления технологическими процессами (АСУТП)
Электроприводные задвижки легко интегрируются в системы АСУТП, что позволяет осуществлять комплексное управление технологическими процессами. Система управления может собирать данные о работе задвижки, анализировать их и выдавать рекомендации по оптимизации процесса. Интеграция в АСУТП повышает эффективность управления и позволяет оперативно реагировать на изменения в технологическом процессе.
Области применения электроприводных задвижек
Электроприводные задвижки широко применяются в различных отраслях промышленности, где требуется автоматизированное управление потоком рабочей среды:
Нефтегазовая промышленность
В нефтегазовой промышленности электроприводные задвижки используются для управления потоками нефти, газа, нефтепродуктов и других рабочих сред в трубопроводах, на нефтеперерабатывающих заводах, газораспределительных станциях и других объектах. Они обеспечивают надежное и безопасное управление потоком, а также позволяют автоматизировать процессы добычи, транспортировки и переработки нефти и газа.
Энергетика
В энергетике электроприводные задвижки применяются для управления потоками воды, пара и других теплоносителей в тепловых и атомных электростанциях, котельных и тепловых сетях. Они обеспечивают точное регулирование температуры и давления, а также позволяют автоматизировать процессы пуска, останова и регулирования работы оборудования.
Водоснабжение и водоотведение
В системах водоснабжения и водоотведения электроприводные задвижки используются для управления потоками воды в водопроводных сетях, насосных станциях, очистных сооружениях и других объектах. Они обеспечивают надежное и эффективное управление потоком, а также позволяют автоматизировать процессы водоподготовки и водоочистки.
Химическая промышленность
В химической промышленности электроприводные задвижки применяются для управления потоками агрессивных химических веществ в трубопроводах, реакторах, смесителях и других аппаратах. Они изготавливаются из специальных материалов, устойчивых к воздействию агрессивных сред, и обеспечивают безопасное и надежное управление потоком.
Пищевая промышленность
В пищевой промышленности электроприводные задвижки используются для управления потоками пищевых продуктов и ингредиентов в трубопроводах, резервуарах, дозаторах и других аппаратах. Они изготавливаются из гигиеничных материалов, разрешенных для контакта с пищевыми продуктами, и обеспечивают безопасное и эффективное управление потоком.
Выбор электроприводной задвижки
Выбор электроприводной задвижки – ответственный процесс, требующий учета множества факторов, таких как:
Тип рабочей среды
Необходимо учитывать тип рабочей среды (жидкость, газ, сыпучий материал), ее свойства (температура, давление, вязкость, химическая активность) и концентрацию загрязняющих веществ. На основании этих данных выбирается материал корпуса и затвора задвижки, а также тип уплотнений.
Рабочее давление и температура
Необходимо учитывать рабочее давление и температуру рабочей среды в трубопроводе. На основании этих данных выбирается тип задвижки и ее конструктивное исполнение. Задвижка должна выдерживать максимальное рабочее давление и температуру без деформации и потери герметичности.
Диаметр трубопровода
Необходимо учитывать диаметр трубопровода, в который будет устанавливаться задвижка. Диаметр задвижки должен соответствовать диаметру трубопровода для обеспечения максимальной пропускной способности и минимальных гидравлических потерь.
Требования к управлению
Необходимо учитывать требования к управлению задвижкой: дистанционное управление, автоматическое управление, ручное управление. На основании этих требований выбираеться тип электропривода и системы управления.
Условия эксплуатации
Необходимо учитывать условия эксплуатации задвижки: климатические условия, наличие вибрации, запыленности, взрывоопасности. На основании этих условий выбирается исполнение задвижки и электропривода.
Монтаж и обслуживание электроприводных задвижек
Монтаж и обслуживание электроприводных задвижек должны выполняться квалифицированным персоналом в соответствии с инструкциями производителя и требованиями нормативных документов. Неправильный монтаж и обслуживание могут привести к поломке задвижки и аварийным ситуациям.
Монтаж
При монтаже электроприводной задвижки необходимо соблюдать следующие правила:
- Проверить соответствие задвижки техническим требованиям проекта.
- Очистить трубопровод от грязи и мусора.
- Установить задвижку в соответствии с указаниями производителя.
- Подключить электропривод к системе управления.
- Проверить работоспособность задвижки.
Обслуживание
При обслуживании электроприводной задвижки необходимо регулярно проводить следующие работы:
- Осмотр задвижки на наличие повреждений и утечек.
- Смазка подвижных частей.
- Проверка состояния уплотнений.
- Проверка работоспособности электропривода и системы управления.
- Замена изношенных деталей.
Своевременное и качественное обслуживание электроприводных задвижек обеспечивает их надежную и долговечную работу.
Электроприводные задвижки – это ключевой элемент автоматизированных систем управления потоками. Их надежность и эффективность напрямую влияют на безопасность и производительность технологических процессов. Правильный выбор и эксплуатация этих устройств позволяют значительно снизить затраты и повысить конкурентоспособность предприятия. Дальнейшее развитие технологий в этой области обещает еще более совершенные и интеллектуальные решения. Инвестиции в современные электроприводные задвижки – это вклад в будущее эффективного и безопасного производства.
