Шток на задвижке: определение, функции, типы и материалы

Задвижки – это незаменимый элемент в трубопроводных системах, обеспечивающий контроль потока жидкостей и газов․ Они используются повсеместно, от бытовых водопроводных сетей до крупных промышленных предприятий․ Одним из ключевых компонентов задвижки является шток, и его роль в функционировании всей системы трудно переоценить․ Понимание конструкции и принципа работы штока необходимо для правильной эксплуатации и обслуживания задвижек․ В этой статье мы подробно рассмотрим, что такое шток на задвижке, его функции, типы, материалы изготовления, а также основные проблемы, возникающие в процессе эксплуатации․

Определение и назначение штока задвижки

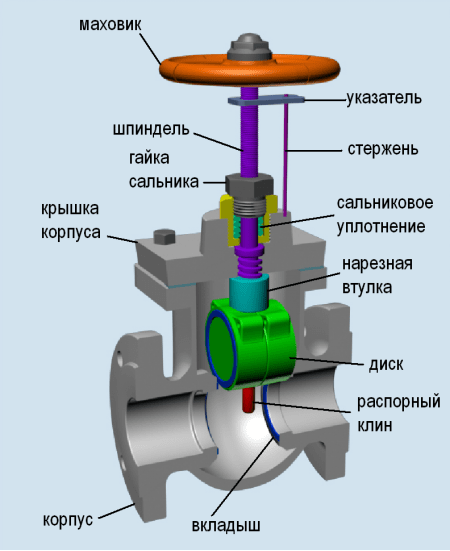

Шток задвижки – это стержень, который соединяет привод задвижки (например, маховик или электропривод) с запорным элементом (клином или диском)․ Его основная функция – передача усилия от привода к запорному элементу, обеспечивая открытие и закрытие задвижки․ Шток обеспечивает линейное перемещение запорного элемента, позволяя перекрывать или открывать поток рабочей среды в трубопроводе․ Помимо передачи усилия, шток также обеспечивает герметичность соединения между внутренней полостью задвижки и внешней средой․

Основные функции штока:

• Передача усилия: Шток передает усилие от привода к запорному элементу, необходимое для открытия и закрытия задвижки․
• Обеспечение линейного перемещения: Шток преобразует вращательное движение привода в линейное перемещение запорного элемента․
• Герметизация: Шток предотвращает утечку рабочей среды из внутренней полости задвижки в окружающую среду․
• Индикация положения: В некоторых конструкциях штока предусмотрена возможность визуального определения положения запорного элемента (открыто/закрыто)․

Типы штоков задвижек

Существует несколько основных типов штоков задвижек, отличающихся конструкцией и способом соединения с запорным элементом․ Выбор типа штока зависит от конструкции задвижки, условий эксплуатации и требований к герметичности․

Основные типы штоков:

• Выдвижной шток: В задвижках с выдвижным штоком шток перемещается вверх и вниз вместе с запорным элементом․ При открытии задвижки шток поднимается над корпусом, а при закрытии – опускается внутрь․
• Невыдвижной шток: В задвижках с невыдвижным штоком шток не перемещается вверх и вниз․ Вместо этого, вращение штока преобразуется во вращение гайки, которая перемещает запорный элемент вверх и вниз по штоку․
• Вращающийся шток: В задвижках с вращающимся штоком шток вращается вместе с запорным элементом․ Этот тип штока обычно используется в задвижках с поворотным диском․
• Шток с наружной резьбой: В этом типе штока резьба находится снаружи корпуса задвижки․ Это позволяет легко контролировать положение штока и смазывать резьбу․
• Шток с внутренней резьбой: В этом типе штока резьба находится внутри корпуса задвижки․ Это обеспечивает защиту резьбы от внешних воздействий, но затрудняет контроль и смазку․

Подробнее о выдвижных штоках

Выдвижные штоки, как уже упоминалось, перемещаются вместе с запорным элементом․ Это позволяет визуально контролировать положение затвора, но требует большего пространства для установки задвижки․ Кроме того, выдвижная конструкция подвержена воздействию окружающей среды, что может привести к коррозии и износу штока․ Именно поэтому выдвижные штоки часто защищают специальными кожухами или покрытиями․

Подробнее о невыдвижных штоках

Невыдвижные штоки остаются неподвижными относительно корпуса задвижки․ Это делает конструкцию более компактной и защищенной от внешних воздействий․ Однако, визуальный контроль положения затвора в этом случае затруднен, и необходимо использовать дополнительные индикаторы или датчики․ Невыдвижные штоки часто используются в подземных трубопроводах и в условиях ограниченного пространства․

Материалы изготовления штоков задвижек

Материал изготовления штока задвижки имеет решающее значение для его долговечности и надежности․ Выбор материала зависит от рабочей среды, температуры, давления и других факторов․ Шток должен быть устойчив к коррозии, износу и механическим повреждениям․

Основные материалы для изготовления штоков:

• Углеродистая сталь: Углеродистая сталь является наиболее распространенным материалом для изготовления штоков задвижек, используемых в нейтральных средах․ Она обладает хорошей прочностью и относительно низкой стоимостью․
• Нержавеющая сталь: Нержавеющая сталь используется для изготовления штоков задвижек, работающих в агрессивных средах, таких как кислоты, щелочи и солевые растворы․ Она обладает высокой коррозионной стойкостью и долговечностью․
• Легированная сталь: Легированная сталь используется для изготовления штоков задвижек, работающих при высоких температурах и давлениях․ Она обладает повышенной прочностью и жаростойкостью․
• Бронза и латунь: Бронза и латунь используются для изготовления штоков задвижек, работающих в контакте с питьевой водой․ Они обладают хорошей коррозионной стойкостью и не влияют на качество воды․
• Титан: Титан используется для изготовления штоков задвижек, работающих в особо агрессивных средах и при высоких температурах․ Он обладает исключительной коррозионной стойкостью и прочностью, но имеет высокую стоимость․

Влияние рабочей среды на выбор материала

При выборе материала для штока задвижки необходимо учитывать характеристики рабочей среды․ Например, для задвижек, работающих в контакте с морской водой, необходимо использовать нержавеющую сталь или титан, устойчивые к воздействию хлоридов․ Для задвижек, работающих в контакте с кислотами, необходимо использовать специальные сплавы, устойчивые к кислотной коррозии․ Неправильный выбор материала может привести к быстрому разрушению штока и выходу задвижки из строя․

Основные проблемы, возникающие в процессе эксплуатации штоков задвижек

В процессе эксплуатации штоков задвижек могут возникать различные проблемы, связанные с коррозией, износом, механическими повреждениями и другими факторами․ Своевременное выявление и устранение этих проблем позволяет предотвратить серьезные аварии и продлить срок службы задвижек․

Наиболее распространенные проблемы:

• Коррозия: Коррозия является одной из основных причин выхода штоков из строя․ Она возникает под воздействием агрессивных сред и приводит к уменьшению прочности и разрушению материала штока․
• Износ: Износ возникает в результате трения между штоком и уплотнительными элементами․ Он приводит к уменьшению размеров штока и нарушению герметичности соединения․
• Механические повреждения: Механические повреждения возникают в результате ударов, вибраций и других внешних воздействий․ Они могут привести к деформации штока и нарушению его работоспособности․
• Загрязнение: Загрязнение штока абразивными частицами может привести к его износу и заеданию․
• Повреждение резьбы: Повреждение резьбы штока затрудняет или делает невозможным открытие и закрытие задвижки․

Методы предотвращения и устранения проблем

Для предотвращения и устранения проблем, возникающих в процессе эксплуатации штоков задвижек, необходимо регулярно проводить техническое обслуживание, включающее:

• Осмотр: Регулярный осмотр штока на наличие коррозии, износа и механических повреждений․
• Смазка: Регулярная смазка штока для уменьшения трения и предотвращения износа․
• Очистка: Регулярная очистка штока от загрязнений и абразивных частиц․
• Замена уплотнительных элементов: Своевременная замена изношенных уплотнительных элементов для обеспечения герметичности соединения․
• Контроль момента затяжки: Контроль момента затяжки гаек и болтов крепления штока․

Ремонт и замена штока задвижки

В случае обнаружения серьезных повреждений штока, таких как трещины, деформации или значительная коррозия, необходимо произвести его ремонт или замену․ Ремонт штока возможен только в случае незначительных повреждений․ В большинстве случаев рекомендуется замена штока на новый, особенно если речь идет о задвижках, работающих в ответственных системах․

Процесс замены штока задвижки

Замена штока задвижки – это сложная и ответственная операция, требующая специальных навыков и инструментов․ Она включает в себя следующие этапы:

1. Отключение задвижки от трубопровода: Необходимо перекрыть поток рабочей среды и сбросить давление в трубопроводе․
2. Демонтаж задвижки: Необходимо отсоединить задвижку от трубопровода и снять ее с места установки․
3. Разборка задвижки: Необходимо разобрать задвижку, отсоединив привод, крышку и другие элементы․
4. Демонтаж штока: Необходимо извлечь старый шток из корпуса задвижки․
5. Установка нового штока: Необходимо установить новый шток в корпус задвижки и закрепить его․
6. Сборка задвижки: Необходимо собрать задвижку в обратной последовательности․
7. Установка задвижки на трубопровод: Необходимо установить задвижку на место установки и подключить ее к трубопроводу․
8. Проверка герметичности: Необходимо проверить герметичность задвижки после установки․

Как выбрать шток для задвижки

Выбор правильного штока для задвижки – критически важный этап, который напрямую влияет на надежность и долговечность всей системы․ Необходимо учитывать несколько ключевых факторов, чтобы обеспечить оптимальную работу задвижки в конкретных условиях эксплуатации․

Ключевые факторы при выборе штока:

1. Тип задвижки: Убедитесь, что выбранный шток соответствует типу и конструкции вашей задвижки (выдвижной, невыдвижной, поворотный и т․д․)․ Разные типы задвижек требуют различных конструкций штоков․
2. Материал штока: Выберите материал штока, устойчивый к рабочей среде, температуре и давлению․ Учитывайте химический состав среды, наличие абразивных частиц и другие факторы, которые могут повлиять на коррозию и износ․
3. Размеры штока: Убедитесь, что выбранный шток имеет правильные размеры и соответствует размерам корпуса задвижки и запорного элемента․ Неправильные размеры могут привести к неплотному закрытию или невозможности открытия задвижки․
4. Тип резьбы: Проверьте тип резьбы на штоке и убедитесь, что он совместим с резьбой на приводе и запорном элементе․ Несовместимая резьба может привести к повреждению штока и затруднить работу задвижки․
5. Производитель: Выбирайте штоки от надежных и проверенных производителей, которые гарантируют качество и соответствие стандартам․ Избегайте дешевых подделок, которые могут быстро выйти из строя․

Примеры применения штоков в различных типах задвижек

Различные типы задвижек используют штоки с различными конструктивными особенностями․ Рассмотрим несколько примеров:

Клиновые задвижки

В клиновых задвижках обычно используются выдвижные или невыдвижные штоки․ Выдвижные штоки позволяют визуально контролировать положение клина, но требуют большего пространства․ Невыдвижные штоки более компактны и защищены от внешних воздействий․

Параллельные задвижки

В параллельных задвижках, где запорный элемент состоит из двух дисков, используются штоки, обеспечивающие одновременное перемещение обоих дисков․ Конструкция штока должна обеспечивать равномерное распределение усилия между дисками․

Поворотные задвижки (баттерфляй)

В поворотных задвижках используется вращающийся шток, который напрямую соединен с поворотным диском․ Шток должен быть достаточно прочным, чтобы выдерживать крутящий момент и обеспечивать надежную фиксацию диска в открытом и закрытом положениях․

Инновации в конструкции штоков задвижек

Постоянно ведутся разработки по улучшению конструкции и материалов штоков задвижек․ Некоторые из последних инноваций включают:

• Штоки с антифрикционными покрытиями: Эти покрытия снижают трение между штоком и уплотнительными элементами, что увеличивает срок службы штока и уменьшает усилие, необходимое для открытия и закрытия задвижки․
• Штоки с улучшенной коррозионной стойкостью: Разрабатываются новые сплавы и покрытия, обеспечивающие повышенную устойчивость к коррозии в агрессивных средах․
• Штоки с датчиками положения: В некоторые конструкции штоков встраиваются датчики положения, которые позволяют точно определять положение запорного элемента и передавать информацию на систему управления․

Эти инновации направлены на повышение надежности, долговечности и эффективности задвижек, а также на снижение затрат на обслуживание и ремонт․

В данной статье мы рассмотрели, что такое шток на задвижке, его функции и типы․ Мы также обсудили материалы изготовления, основные проблемы в эксплуатации и способы их решения․ Надеемся, что эта информация поможет вам лучше понять роль штока в работе задвижки и принимать правильные решения при выборе и обслуживании этого важного компонента․ Правильное понимание и обслуживание штока – залог долгой и бесперебойной работы всей системы․ Забота о таких деталях, как шток, обеспечивает надежность и безопасность вашей трубопроводной системы․ Не забывайте о регулярном техническом обслуживании, чтобы избежать непредвиденных поломок и аварий․
